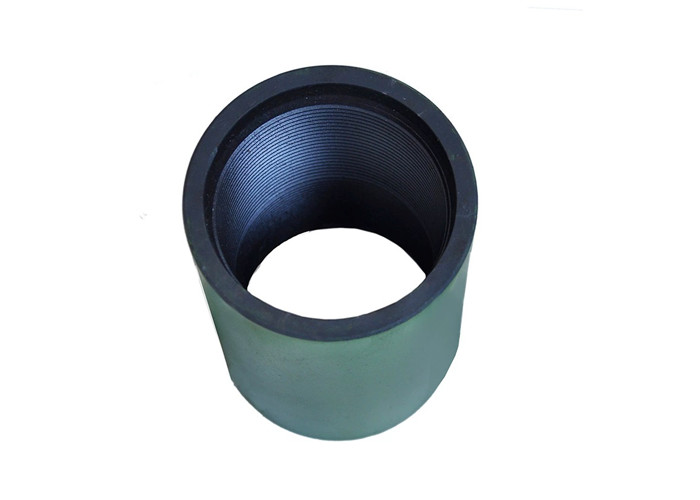

Se utiliza para conectar los dos acoplamientos de carcasa de aceite de carcasa
El acoplamiento de la carcasa es para las dimensiones de más de 4 1/2 pulgadas.lo que significa que no se altera el acoplamiento de la caja, por lo que tiene los siguientes tipos:
El hilo redondo • LTC/LC: acoplamiento de la carcasa del hilo redondo largo
• STC/SC: acoplamiento de caja de rosca redonda corta
El punto de partida de la fijación de la fijación es el punto de partida de la fijación de la fijación.
Los tres tipos tienen el mismo grosor del cuerpo de la tubería de la carcasa, solo tienen longitudes diferentes.
Acoplamiento de las carcasas
| Tubo de carcasaDiámetro exterior(En el) | Tubo de carcasaDiámetro exterior(En el caso de los) | Diámetro exterior del enganche(En el caso de los) | MiNo es suficiente.En el caso de los) | Diámetro del recubrimiento (mm) |
Ancho del rodamiento La cara regular (En el caso de los) |
Masa (en kg) | |||||||||
|
En redondo (TLC/ STC) |
El BCE | En redondo | El BCE |
En redondo (LTC/ En el caso de las |
El BCE |
En redondo (LTC/ En el caso de las |
El BCE | En redondo | El BCE | ||||||
| Regularmente |
Especiales Acceso |
El STC | TLC | El STC | TLC | Regularmente |
Especiales Acceso |
||||||||
| 4 y medio | 114.30 | 133.35 | 133.35 | 123.82 | 158.75 | 177.80 | 225.42 | 116.68 | 117.86 | 7.14 | 6.35 | 5.24 | 5.96 | 6.89 | 3.48 |
| 5 | 127.00 | 147.32 | 147.32 | 136.52 | 165.10 | 196.85 | 231.78 | 129.38 | 130.56 | 7.14 | 7.14 | 6.43 | 7.86 | 8.38 | 4.00 |
| 5 y medio | 139.70 | 160.02 | 160.02 | 149.22 | 171.45 | 203.20 | 234.95 | 142.08 | 143.26 | 6.35 | 7.14 | 7.34 | 8.92 | 9.30 | 4.47 |
| 6 5/8 | 168.28 | 187.71 | 187.71 | 177.80 | 184.15 | 222.25 | 244.48 | 170.66 | 171.83 | 6.35 | 6.35 | 9.12 | 11.34 | 11.01 | 5.65 |
| 7 | 177.80 | 200.03 | 200.03 | 187.32 | 184.15 | 228.60 | 254.00 | 180.18 | 181.36 | 7.94 | 7.94 | 10.88 | 13.92 | 13.98 | 6.28 |
| 7 5/8 | 193.68 | 215.90 | 215.90 | 206.38 | 190.50 | 234.95 | 263.52 | 197.64 | 197.23 | 5.56 | 7.94 | 12.16 | 15.63 | 15.82 | 9.29 |
| 8 5/8 | 219.08 | 244.48 | 244.48 | 231.78 | 196.85 | 254.00 | 269.88 | 223.04 | 222.63 | 6.35 | 9.52 | 15.62 | 21.67 | 20.86 | 10.80 |
| 9 5/8 | 244.48 | 269.88 | 269.88 | 257.18 | 196.85 | 266.70 | 269.88 | 248.44 | 248.03 | 6.35 | 9.52 | 17.85 | 25.45 | 23.16 | 12.02 |
| 10 y 3/4 | 273.05 | 298.45 | 298.45 | 285.75 | 203.20 | - ¿Qué quieres decir? | 269.88 | 277.02 | 276.61 | 6.35 | 9.52 | 20.58 | - ¿Qué quieres decir? | 25.74 | 13.39 |
| 11 y 3/4 | 298.45 | 323.85 | 323.85 | - ¿Qué quieres decir? | 203.20 | - ¿Qué quieres decir? | 269.88 | 302.42 | 302.01 | 6.35 | 9.52 | 22.43 | - ¿Qué quieres decir? | 28.03 | - ¿Qué quieres decir? |
| 13 3/8 | 339.72 | 365.12 | 365.12 | - ¿Qué quieres decir? | 203.20 | - ¿Qué quieres decir? | 269.88 | 343.69 | 343.28 | 5.56 | 9.52 | 25.42 | - ¿Qué quieres decir? | 31.77 | - ¿Qué quieres decir? |
| 16 | 406.40 | 431.80 | 431.80 | - ¿Qué quieres decir? | 228.60 | - ¿Qué quieres decir? | 269.88 | 411.96 | 410.31 | 5.56 | 9.52 | 34.33 | - ¿Qué quieres decir? | 40.28 | - ¿Qué quieres decir? |
| 18 5/8 | 473.08 | 508.00 | 508.00 | - ¿Qué quieres decir? | 228.60 | - ¿Qué quieres decir? | 269.88 | 478.63 | 476.99 | 5.56 | 9.52 | 53.33 | - ¿Qué quieres decir? | 62.68 | - ¿Qué quieres decir? |
| 20 | 508.00 | 533.40 | 533.40 | - ¿Qué quieres decir? | 228.60 | 292.10 | 269.88 | 513.56 | 511.91 | 5.56 | 9.52 | 42.81 | 56.98 | 50.10 | - ¿Qué quieres decir? |
