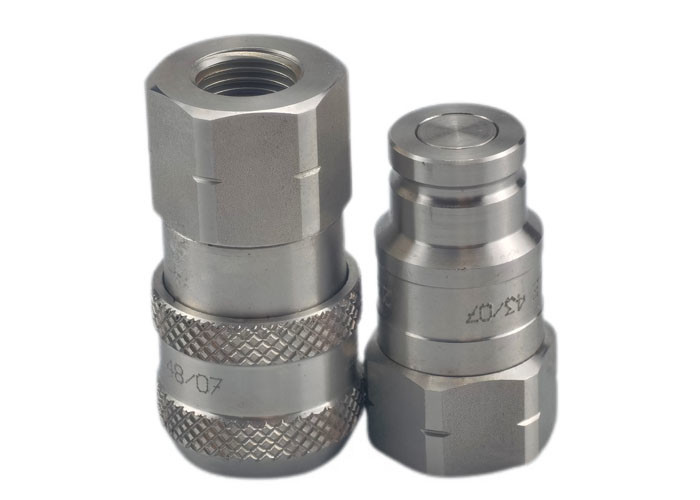

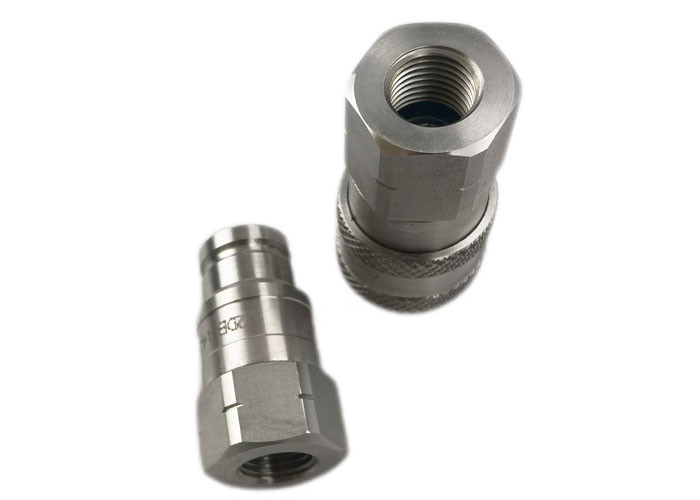

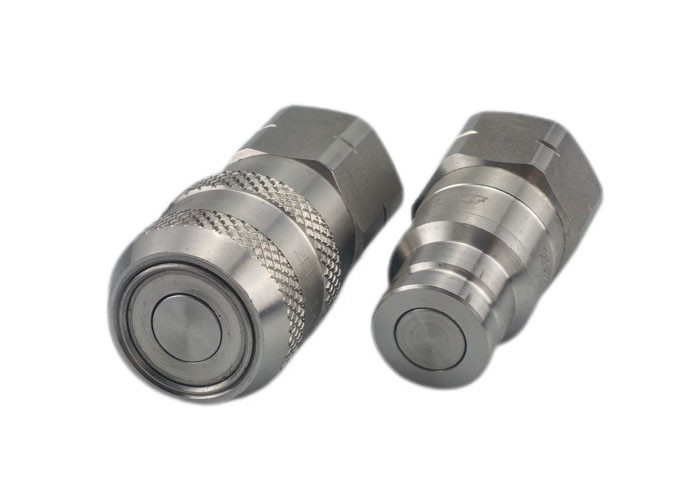

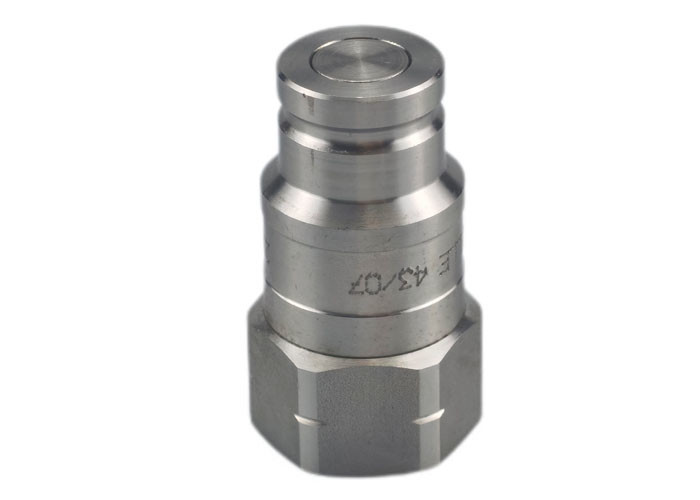

BSPP 316 Acero inoxidable acoplador hidráulico de cara plana

Acoplamiento de cara plana de acero inoxidable 316

El acoplamiento de acero inoxidable de la serie CB-6-B es un acoplamiento de cara plana/desconexión en seco utilizado para aplicaciones de transferencia de fluidos. La serie CB-6-B ofrece la capacidad de conectar con menos fuerza, un mayor rendimiento de sellado y está disponible en múltiples conexiones de extremo configurables.

Aplicaciones

• Transferencia de procesos/fluidos • Refrigeración • Entornos corrosivos • Químicos/Petroquímicos  • Procesamiento de alimentos • Eléctrico

Materiales estándar

• acero zincado
• Sellos: NBR, Viton, EPDM

Características

1. Diseñado y fabricado de acuerdo con el Artículo 4.3 de la Directiva Europea de Equipos a Presión PED 2014/68/UE
2. El bloqueo de seguridad de la manga evita desconexiones accidentales
3. Conexión por pulsación con válvulas de cierre doble
4. Capaz de trabajar en aplicaciones de alta temperatura
5. Anillo de codificación por colores resistente a los golpes disponible en tamaño de 1/2”
6. El diseño reparable permite una fácil limpieza y reemplazo de sellos
7. Diseñado con mayor capacidad de flujo y resistencia a fluidos agresivos y corrosión
8. Material del cuerpo estándar: acero inoxidable 316/316L
9. Material de sello estándar: FKM, EPDM
10. Compatible con la serie Hansen DB.

Tamaño del cuerpo	NÚM. DE PIEZA.	Rosca	A	B	HEX
1/4"	CB-S2M-6FN-B	1/4-18	1.98	1.02	0.88
1/4"	CB-S2M-6FG-B	1/4-19	1.98	1.02	0.88
1/2"	CB-S4M-6FN-B	1/2-14	2.52	1.59	1.38
1/2"	CB-S4M-6FG-B	1/2-14	2.52	1.59	1.38
3/4"	CB-S6M-6FN-B	3/4-14	3.71	2.00	1.50
3/4"	CB-S6M-6FG-B	3/4-14	3.71	2.00	1.50
1"	CB-S8M-6FN-B	1-11	3.52	2.25	1.81
1"	CB-S8M-6FG-B	1-11	3.52	2.25	1.81

Tamaño del cuerpo	NÚM. DE PIEZA.	Rosca	A	B	HEX
1/4"	CB-P2M-6FN-B	1/4-18	1.98	1.02	0.88
1/4"	CB-P2M-6FG-B	1/4-19	1.98	1.02	0.88
1/2"	CB-S4M-6FN-B	1/2-14	2.52	1.59	1.38
1/2"	CB-S4M-6FG-B	1/2-14	2.52	1.59	1.38
3/4"	CB-S6M-6FN-B	3/4-14	3.71	2.00	1.50
3/4"	CB-S6M-6FG-B	3/4-14	3.71	2.00	1.50
1"	CB-S8M-6FN-B	1-11	3.52	2.25	1.81
1"	CB-S8M-6FG-B	1-11	3.52	2.25	1.81
