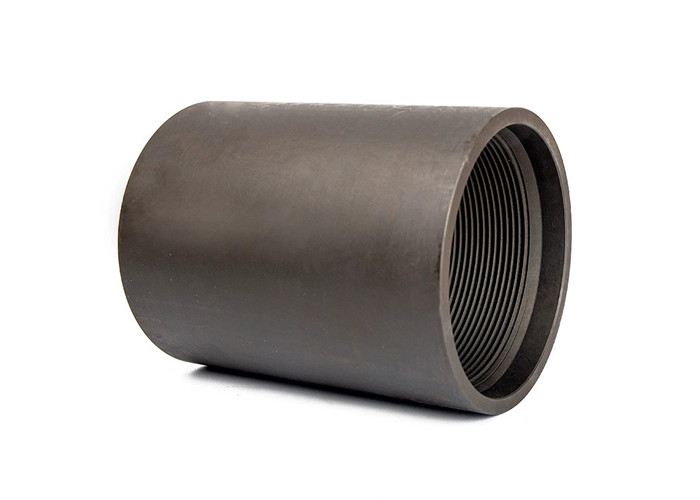

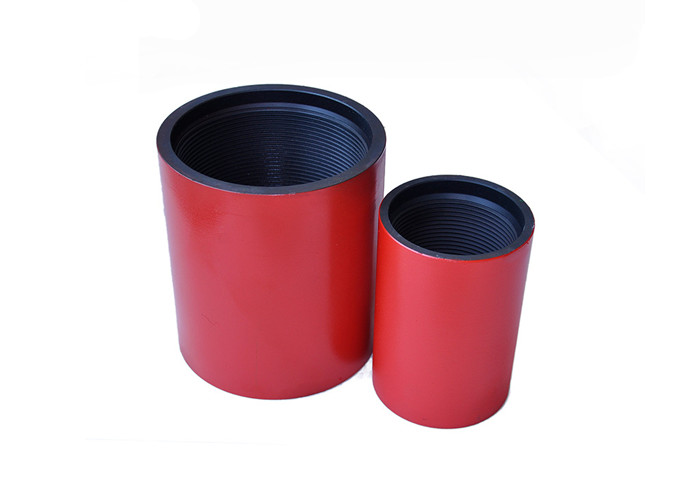

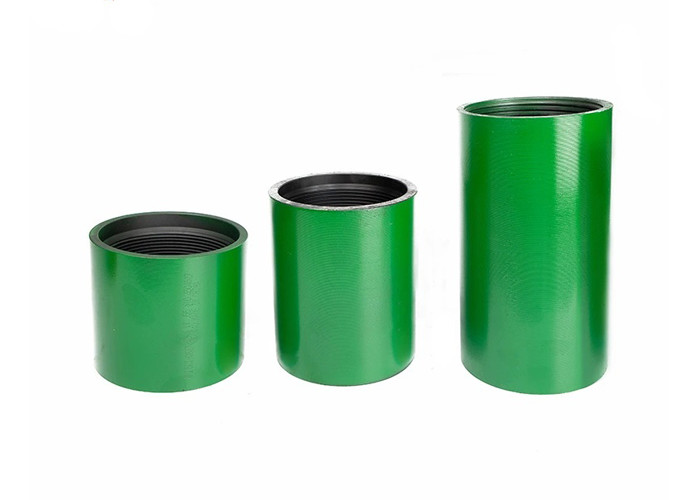

Acoplamiento de tubos utilizado para conectar tuberías API Acoplamiento con hilos en ambos extremos
Normalmente, la OD máxima del acoplamiento de tubos es de 4 1/2 ′′, ya que el tubo de tubos se aplica para las actividades de perforación (en el interior del tubo se encuentra la varilla de succión para perforar / bombear el aceite),el tipo de acoplamiento es más diverso y riguroso que el de la carcasa, el más utilizado es el acoplamiento de tipo grueso (acoplamiento interno y acoplamiento externo), en resumen esAcoplamiento UEE, es el más favorable en las conexiones de tubos. Tubo con conexión de acoplamiento de extremo de la UE (EUE) también llamado UPTBG. Debido a que el extremo de la tubería se engrosta (se altera),la tensión de conexión es mejor que el acoplamiento de apoyoEl acoplamiento de apoyo, otro tipo utilizado para conexiones de tubos, tiene el mismo grosor del cuerpo del tubo, denominado extremo NU (NUE) tuberías o TBG.
Acoplamiento de tubos
Características
El acoplamiento de tubos de aceite puede resolver el problema de la fractura por fatiga en el acoplamiento existente debido a la concentración de tensión.El extremo del tubo de aceite está conectado a la pared interior del acoplamiento en un hilo cónico. El extremo del cuerpo de acoplamiento y el tubo de aceite están conectados con el mismo hilo de hilo plano. El acoplamiento no es fácil de producir fractura de fatiga, y tiene un buen efecto de conexión.Puede prevenir el accidente de ruptura de la cuerda de tubería del pozo de petróleo de manera efectiva.
|
Tubo de tubería Diámetro exteriorEn el) |
Tubo de tuberíaDiámetro exterior(En el caso de los) | Diámetro exterior del enganche(En el caso de los) | MiNo es suficiente.En el caso de los) | Diámetro del recubrimiento (mm) |
Ancho del rodamiento La cara regular (En el caso de los) |
Diámetro máximo de la cara del rodamiento (En el caso de los) | Masa (en kg) | |||||||||
| NUE | UEE | NUE | UEE | NUE | UEE | NUE | UEE | NUE | UEE | NUE | UEE | |||||
| Regularmente |
Especiales Acceso |
Regular con esqueleto especial |
Especiales Acceso |
Regularmente |
Especiales Acceso |
|||||||||||
| 1.9 | 48.26 | 55.88 | 63.50 | - ¿Qué quieres decir? | 95.25 | 98.42 | 49.86 | 54.76 | 1.59 | 3.18 | 52.07 | 58.34 | - ¿Qué quieres decir? | 0.56 | 0.84 | - ¿Qué quieres decir? |
| 2 3/8 | 60.32 | 73.02 | 77.80 | 73.91 | 107.95 | 123.82 | 61.93 | 67.46 | 4.76 | 3.97 | 66.68 | 71.83 | 69.90 | 1.28 | 1.55 | 1.07 |
| 2 7/8 | 73.02 | 88.90 | 93.17 | 87.88 | 130.18 | 133.35 | 74.63 | 80.16 | 4.76 | 5.56 | 80.98 | 85.88 | 83.24 | 2.34 | 2.40 | 1.55 |
| 3 y medio | 88.90 | 107.95 | 114.30 | 106.17 | 142.88 | 146.05 | 90.50 | 96.85 | 4.76 | 6.35 | 98.42 | 104.78 | 100.71 | 3.71 | 4.10 | 2.38 |
| 4 | 101.60 | 120.65 | 127.00 | - ¿Qué quieres decir? | 146.05 | 152.40 | 103.20 | 109.55 | 4.76 | 6.35 | 111.12 | 117.48 | - ¿Qué quieres decir? | 4.35 | 4.82 | - ¿Qué quieres decir? |
| 4 y medio | 114.30 | 132.08 | 141.30 | - ¿Qué quieres decir? | 155.58 | 158.75 | 115.90 | 122.25 | 4.76 | 6.35 | 123.19 | 130.96 | - ¿Qué quieres decir? | 4.89 | 6.05 | - ¿Qué quieres decir? |
