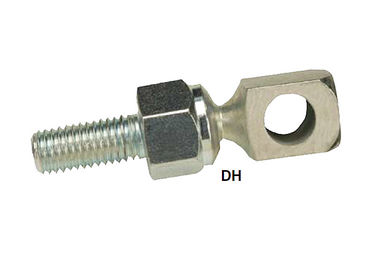

Controle el tipo piezas rotatorias de los eslabones giratorios del cable del cambio de marcha de la junta de eslabón giratorio del ADO para industrial ligero

Controle el tipo piezas rotatorias de los eslabones giratorios del cable del cambio de marcha de la junta de eslabón giratorio del ADO para industrial ligero

  • Alta luz

    juntas de eslabón giratorio del acero inoxidable

    ,

    junta de eslabón giratorio roscada de la barra

  • nombre
    juntas de eslabón giratorio del acero inoxidable
  • Características
    Los tornillos de presión especiales (de autoretención y superficial endurecidos para la resistencia
  • Contorno de cabeza
    .375" cuadrado
  • Aplicaciones
    Usos industriales ligeros
  • Gama de temperaturas
    -60°F — 250°F (- 51°C — 121°C)
  • Materiales
    Acero con poco carbono, cinc plateado
  • Lugar de origen
    China
  • Nombre de la marca
    PHIDIX
  • Certificación
    IATF16949
  • Número de modelo
    DH
  • Cantidad de orden mínima
    10 Piece / Pieces
  • Precio
    Negotiation
  • Detalles de empaquetado
    Caja del cartón o de madera
  • Tiempo de entrega
    7-40 días del trabajo
  • Condiciones de pago
    L/C, D/A, D/P, T/T
  • Capacidad de la fuente
    888 pedazos/pedazos por mes

Controle el tipo piezas rotatorias de los eslabones giratorios del cable del cambio de marcha de la junta de eslabón giratorio del ADO para industrial ligero



Controle el tipo piezas rotatorias de los eslabones giratorios del cable del cambio de marcha de la junta de eslabón giratorio del ADO



】 de la descripción de producto del 【

Los eslabones giratorios del ADO fueron desarrollados específicamente para los usos del control donde el ajuste infinito se desea a lo largo de la longitud de una biela. Se piensan para los usos bajos de la carga y ofrecen los desalineamientos en línea que se adaptan sobre todo para los usos del empuje. Usando un disco de goma del Buna N en la asamblea, se observa la operación lisa y vibración-libre. Una amplia gama de tamaños y de estilos están disponibles hacer juego su uso. El modelo de DC ofrece 5/16" tornillo de autoretención endurecido.
La serie del eslabón giratorio del control del ADO es apenas una de muchos dispositivos de control del movimiento encontrados dentro de nuestras líneas generales de los extremos de barra, de los transportes esféricos, de las juntas de rótula y de los eslabones giratorios.



】 De las características del 【
• Adaptado a los usos bajos de la carga del donde el ajuste infinito se desea a lo largo de la toda la longitud

    la biela
• Se pueden utilizar con 1/4" o 5/16" las palancas de mando del diámetro
• Contorno de cabeza:
   ADO — .375" cuadrado
• Los tornillos de presión especiales (de autoretención y superficial endurecidos para la resistencia de desgaste) proporcionan

   aumentado llevando a cabo fuerza
• Lavadora integral de la nuez y de cerradura opcionalmente disponible
• Puede ser utilizado en la amplia gama de temperaturas: -60°F — 250°F (- 51°C — 121°C)
• Las asambleas de encargo pueden ser construidas a sus especificaciones
• El ADO no resuelve espec. J490



】 de los eslabones giratorios del control del ADO del 【

Controle el tipo piezas rotatorias de los eslabones giratorios del cable del cambio de marcha de la junta de eslabón giratorio del ADO para industrial ligero 0

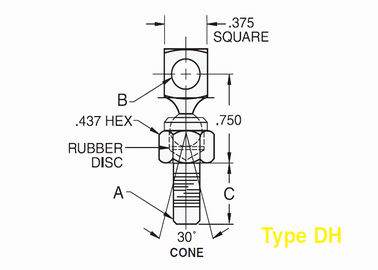

Carta de DC/DH
    B C A
Número de parte

+.005

-.002

± .015

Menos integral

Nuez y lavadora

Con integral

Nuez y lavadora

Diámetro interior

Diámetro

Caña

Tamaño del hilo

Y longitud

Peso menos integral

Nuez y lavadora

(Libras)

Peso con integral

Nuez y lavadora

(Libras)

DC1005F DC1005FN .328 .312 10-32 x .250 .047 .050
DC1207F DC1207FN .328 .437 1/4-28 x .328 .050 .057
DC1209F DC1209FN .328 .562 1/4-28 x .500 .052 .058
DC1207C DC1207CN .328 .437 1/4-20 x .328 .049 .056
DC1209C DC1209CN .328 .562 1/4-20 x .453 .051 .057
DC1310F DC1310FN .328 .625 5/16-24 x .516 .056 .067
DC1312F DC1312FN .328 .750 5/16-24 x .641 .059 .070
DH1209F-2   .257 .562 1/4-28 x .500 .035



Notas de la carta: 1. los eslabones giratorios se pueden utilizar con 1/4" o 5/16" las palancas de mando del diámetro
                      2. la junta de eslabón giratorio del ADO está disponible con una lavadora integral de la nuez y de cerradura facilitar a la asamblea.                                                  Especifique añadiendo " N” al sufijo. Ejemplo: DC1005FN
