El tipo productos de conexión rotatorios de la junta de eslabón giratorio de DC/ADO gira sobre un eje rotatorio
】 de la descripción de producto del 【

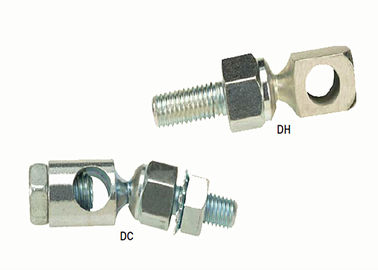

Los eslabones giratorios de DC/DH fueron desarrollados específicamente para los usos del control donde el ajuste infinito se desea a lo largo de la longitud de una biela. Se piensan para los usos bajos de la carga y ofrecen los desalineamientos en línea que se adaptan sobre todo para los usos del empuje. Usando un disco de goma del Buna N en la asamblea, se observa la operación lisa y vibración-libre. Una amplia gama de tamaños y de estilos están disponibles hacer juego su uso. El modelo de DC ofrece 5/16" tornillo de autoretención endurecido.
La serie del eslabón giratorio del control de DC/DH es apenas una de muchos dispositivos de control del movimiento encontrados dentro de nuestras líneas generales de los extremos de barra, de los transportes esféricos, de las juntas de rótula y de los eslabones giratorios.
】 De los usos del 【 Usos mecánicos de la transferencia del movimiento de la carga baja numerosa donde se desea el ajuste infinito, incluyendo: • HVAC • Controles lineares • Usos industriales ligeros | 】 Material del 【 Cabeza y base de la junta de rótula • Acero con poco carbono • Cubra con cinc el cromato plateado, claro tratado • Disco de goma del Buna N (proporciona la operación vibración-libre) Tornillo de cierre del uno mismo • Acero con poco carbono, sometido a un tratamiento térmico • Cubra con cinc el cromato plateado, claro tratado |
】 de los eslabones giratorios del control del 【DC/DH

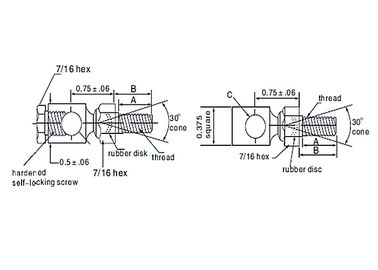

Número de parte. | Hilo | B | C | |
DC-3F-312-320 | 10-32 | 0,250 | 0,312 | 0,320 |
DC-4F-437-320 | 1/4-28 | 0,328 | 0,437 | 0,320 |
DC-4F-562-320 | 1/4-28 | 0,500 | 0,562 | 0,320 |
DC-4C-437-320 | 1/4-20 | 0,328 | 0,437 | 0,320 |
DC-4C-562-320 | 1/4-20 | 0,453 | 0,562 | 0,320 |
DC-5F-625-320 | 5/16-24 | 0,516 | 0,625 | 0,320 |
DC-5F-750-320 | 5/16-24 | 0,641 | 0,750 | 0,320 |
DH-4C-437-257 | 1/4-20 | 0,328 | 0,437 | 0,257 |
DC-4F-562-257 | 1/4-28 | 0,500 | 0,562 | 0,257 |
