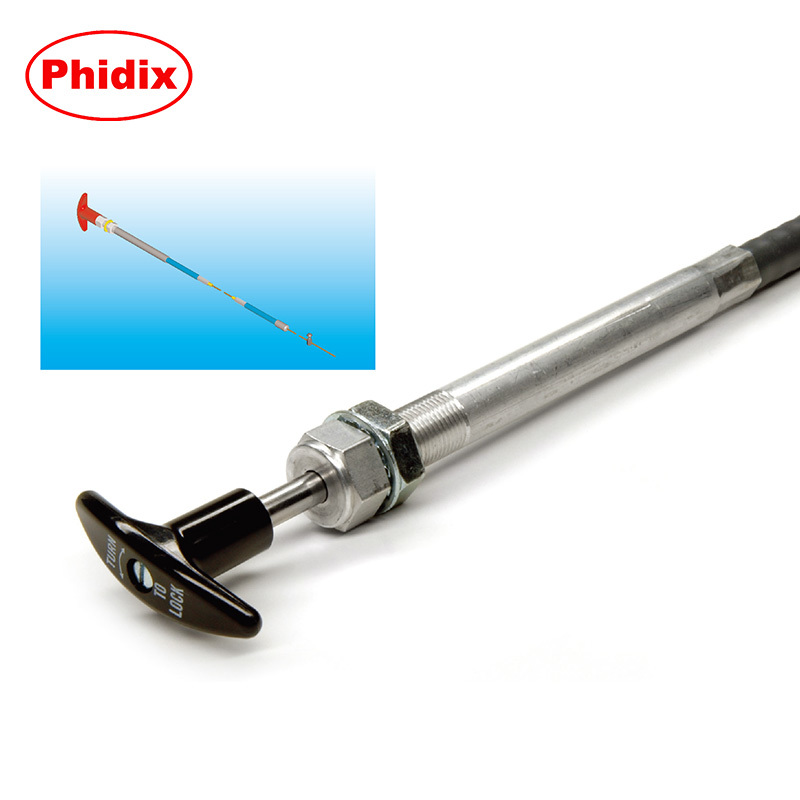

En los sistemas de cables de control mecánico, el cabezal del cable—también conocido como cabezal de control o terminal—es tan vital como el propio cable. Un cabezal de cable Twist-Lock proporciona bloqueo manual mediante un mecanismo de manija en T de cuarto de vuelta y funciona como la interfaz principal entre el operador y el sistema.
Esta página se centra en el cabezal de control Twist-Lock como componente, ofreciendo información sobre:
• Estructura interna y mecanismo de bloqueo
• Estilos de montaje e instalación en panel
• Configuraciones de extremo de salida (roscado, ranurado, horquilla en U)
• Aplicaciones clave en sistemas del mundo real
¿Busca conjuntos de cables completos? Visite laPágina principal de Phidix Twist-Lock.
Mecanismo de bloqueo: Estructura interna

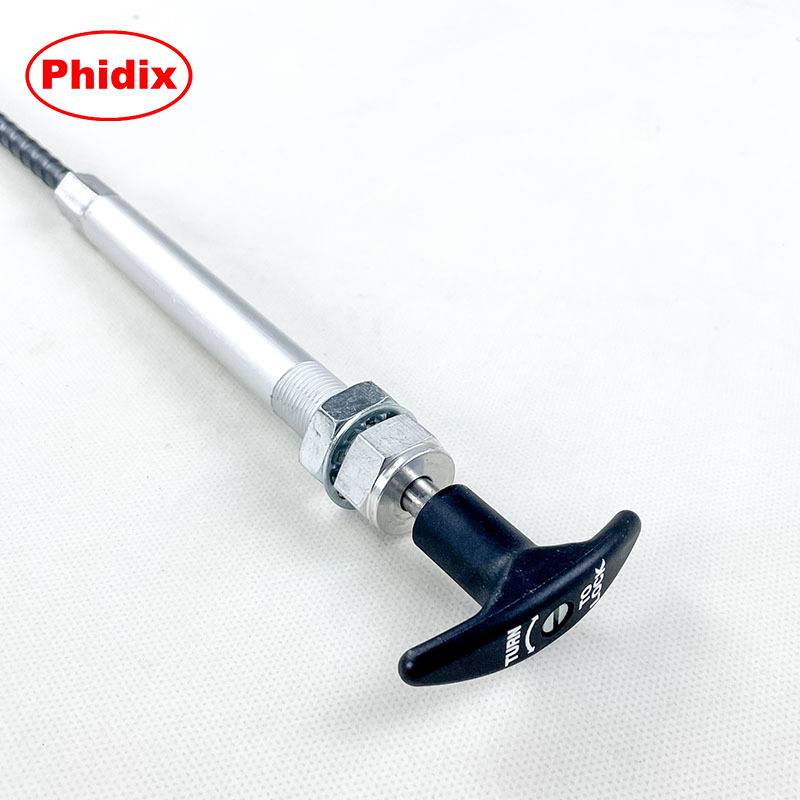

La característica definitoria de un cabezal de cable Twist-Lock es su bloqueo mecánico de cuarto de vuelta. Cuando la manija en T se gira, un collar de bloqueo se acopla con trinquetes o ranuras internas, lo que impide eficazmente el movimiento hasta que la manija se desbloquea manualmente.
Este mecanismo elimina la deriva de posición causada por:
• Vibraciones del motor
• Golpes accidentales
• Rebote de sistemas accionados por resorte
El bloqueo se mantiene de forma segura sin necesidad de resortes o abrazaderas adicionales.
Estilos de montaje e instalación
Phidix ofrece múltiples soluciones de montaje para adaptarse a diversas necesidades de OEM y reacondicionamiento:
• Montaje con tuerca frontal roscada – Fiable y fácil de instalar
• Montaje en placa de encaje a presión – Instalación sin herramientas para un montaje más rápido
• Montaje con soporte trasero – Ideal para la integración en carcasas prefabricadas
Opciones de manija disponibles:
• Manija en T negra (estándar para uso general)
• Manija en T codificada en rojo (para funciones de estrangulador, TDF o parada del motor)

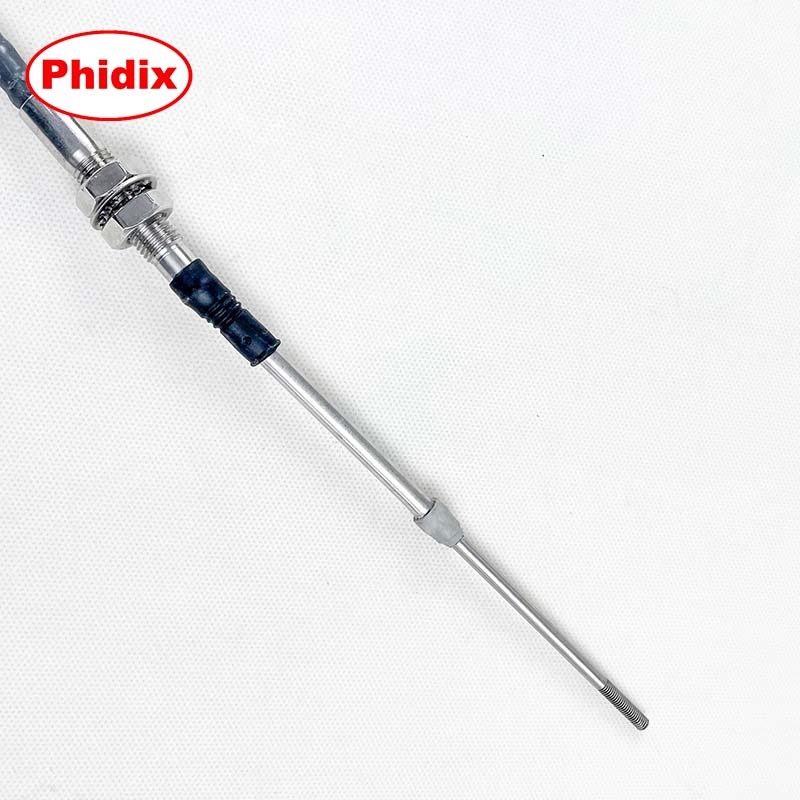

Configuraciones de extremo de salida
Los cabezales Twist-Lock de Phidix se pueden combinar con varios diseños de extremo de salida para que coincidan con diferentes sistemas mecánicos:
| Tipo de extremo de salida |
Descripción |
| Varilla roscada |
Ideal para sistemas de TDF o control de varillaje de freno |
| Pasador ranurado |
Adecuado para conexiones de horquilla o de encaje a presión |
| Horquilla en U |
Acoplamiento rápido con palancas de actuador |
Hay disponibles combinaciones personalizadas de tipo de núcleo interno, terminal y longitud del cable a petición.
Aplicaciones comunes
Los cabezales de cable Twist-Lock se utilizan con frecuencia como interfaces de bloqueo modulares en sistemas que requieren un control de posición manual seguro. Se encuentran comúnmente en:
• Cables del acelerador de motores diésel
• Controles de parada del motor y cierre de combustible
• Mecanismos de activación de la TDF
• Perillas de estrangulador en vehículos marinos y recreativos
• Posicionadores de válvulas manuales en sistemas industriales
Además, se ofrecen como terminales de repuesto, compatibles con muchos conjuntos de cables push-pull estándar.
Productos relacionados y personalización OEM
Phidix ofrece una selección completa de:
• Cabezales de cable Twist-Lock independientes (sin cable incluido)
• Conjuntos de cables completos con manijas Twist-Lock
• Configuraciones listas para OEM con personalización:
• Colores de la manija
• Ajustes de tensión de bloqueo
• Tipos de montaje
• Estilos de extremo de salida
Obtenga más información sobre nuestras Opciones de terminal Twist-Lock
