Bloqueo por torsión contra bloqueo por botón contra guía de cable sin bloqueo

Por qué el tipo de cabezal de control importa más de lo que crees

Al especificar un cable de control push-pull, la mayoría de los ingenieros se enfocan en la carrera, el tipo de núcleo o el extremo de salida. Pero hay una elección que determina silenciosamente la seguridad del usuario, la estabilidad operativa y la sensación ergonómica:

El mecanismo de bloqueo del cabezal de control.

¿Debería optar por un Twist-Lock? ¿Un Button Lock? ¿O simplemente un cable Non-Lock?

Cada mecanismo tiene un propósito diferente. En esta guía, desglosamos las diferencias clave para que pueda adaptar la estructura correcta a su aplicación, ya sea para una TDF, un acelerador, una válvula hidráulica o un sistema de apagado del motor.

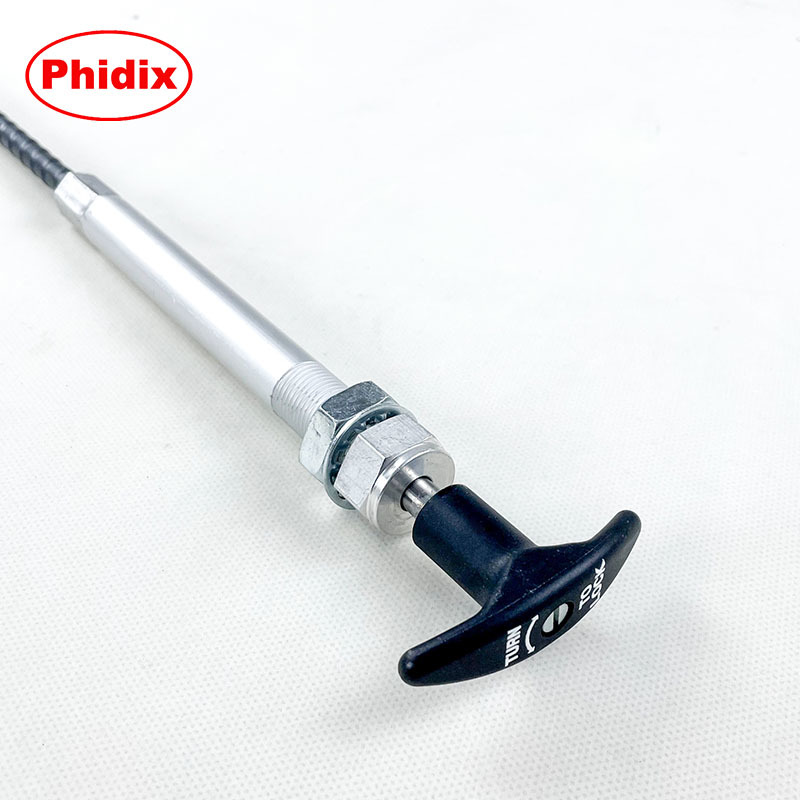

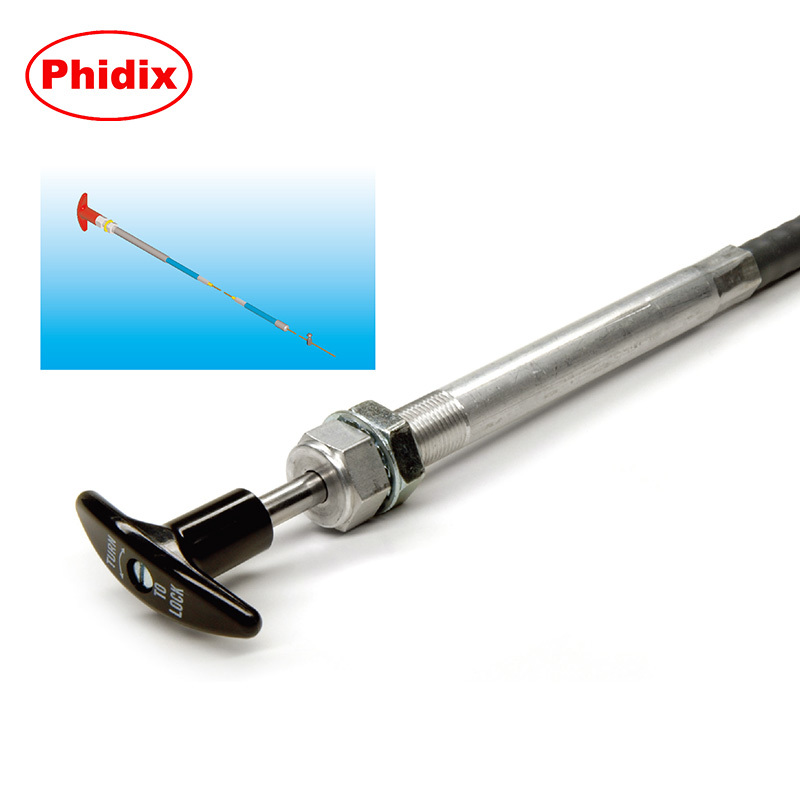

1. Cabezal de control Twist-Lock: Sujeción fiable en sistemas vibratorios

Características clave:

•  Bloqueo logrado mediante un giro de un cuarto de vuelta del mango en T

•  Mantiene la posición bajo vibración, carga mecánica o pendiente

•  Requiere un giro manual para desbloquear: liberación intencional únicamente

Se utiliza mejor en:

•  Acoplamiento de la TDF en vehículos agrícolas e industriales

•  Control del estrangulador en motores diésel de arranque en frío

•  Posicionamiento de la válvula hidráulica en equipos de construcción

Ventajas:

•  Excelente resistencia a la vibración

•  Fácil retroalimentación táctil

•  No se necesitan componentes con resorte

Considerar: Requiere un giro manual cada vez: ideal para configuraciones que permanecen fijas durante el funcionamiento.

2. Cabezal de control Button Lock: Bloqueo rápido, liberación rápida

Características clave:

•  El botón pulsador activa/desactiva el pasador de bloqueo

•  Permite un ajuste y bloqueo rápidos

•  Común en equipos pesados y paneles industriales

Se utiliza mejor en:

•  Ajustes repetitivos del acelerador

•  Paneles de consola del operador

•  Palancas de freno de estacionamiento

Ventajas:

•  Ciclos rápidos de bloqueo/desbloqueo

•  Acción de retención clara para la confirmación

•  Compatible con el funcionamiento con guantes

Considerar: Estructura ligeramente más compleja; el mecanismo de resorte puede desgastarse con el tiempo en entornos hostiles.

3. Cabezal de control Non-Locking: El más simple, para control momentáneo

Características clave:

•  Sin mecanismo de bloqueo integrado

•  El control regresa en función de la carga o la fricción

•  La opción más ligera y de menor costo

Se utiliza mejor en:

•  Actuación temporal (por ejemplo, estrangulador solo durante el arranque)

•  Entornos con poca vibración o sin requisitos de sujeción críticos

Ventajas:

•  Ligero y compacto

•  Rentable para el control de corta duración

Considerar: No es adecuado donde se necesita la retención constante de la posición.

Tabla de comparación

Cómo elegir para su sistema

Phidix ofrece los tres, pero Twist-Lock lidera en seguridad

En Phidix, fabricamos los tres estilos de bloqueo para satisfacer las diferentes necesidades de los clientes, pero para entornos que involucran vibración, control de seguridad crítica o aplicaciones de configuración fija, nuestro equipo de ingeniería recomienda constantemente cabezales de control Twist-Lock.

Explore la Serie de cables Twist-Lock de Phidix o póngase en contacto para configurar su solución de control de bloqueo personalizada.
