Guía de configuración del producto: Adaptación de su cabeza de control de empuje-puja sin bloqueo
La elección de la cabeza de control adecuada no es sólo sobre el tamaño del cable o el montaje también se trata deobtener el pulsador correcto, extremo de salida, hilo y trazopara adaptarse perfectamente a la interfaz de su equipo.
En Phidix, entendemos que una configuración rara vez encaja en todas.serie de cabeza de mando sin bloqueoes totalmente modular, ofreciendo múltiples caminos de personalización para que los OEM, integradores y equipos de mantenimiento puedan encontrar rápidamente una configuración que se instale limpiamente y funcione con confianza.

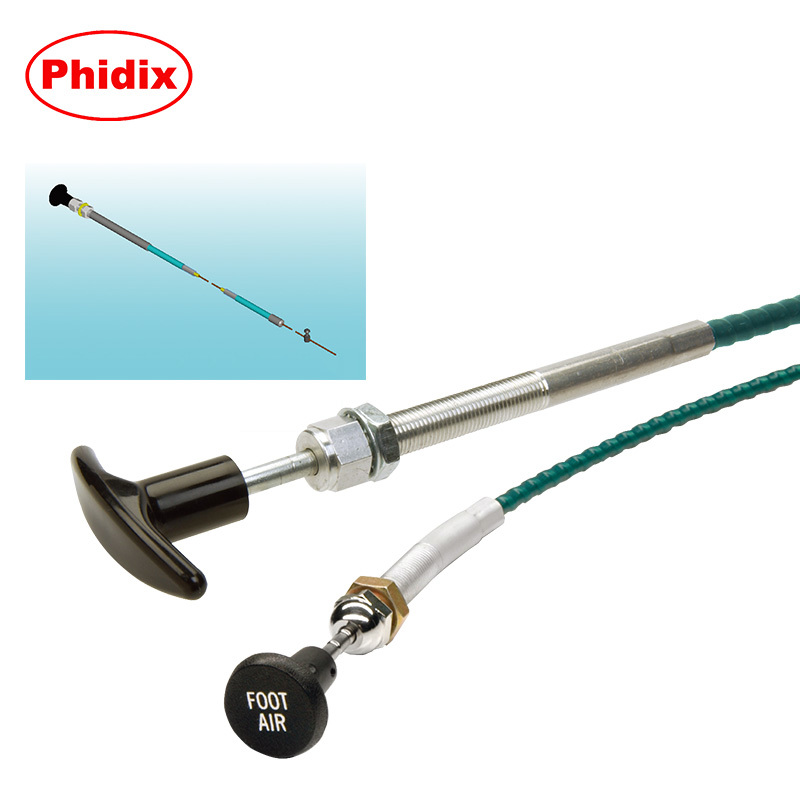

Opciones de mando y manija
| El estilo |
Descripción |
Uso típico |
| El control de la velocidad es el control de la velocidad. |
Compacto y fácil de sujetar |
Operaciones generales de detención/asfixia |
| Manilla en T con marcado |
Las versiones etiquetadas como "STOP", "CHOKE" |
Para controles críticos para la seguridad |
| Pulsera redonda |
Pulsera estética de bajo perfil |
Espaciado de los paneles |
| Aplicación de las medidas siguientes: |
Adherencia mejorada para las manos grasas o con guantes |
Medio ambiente industrial |
Los botones están disponibles en plástico o metal y pueden ser codificados por color o grabados a petición.
Configuraciones de extremo de salida
| El tipo |
Descripción |
Aplicación adecuada |
| Cabeza giratoria roscada |
Ofrece longitud y alineación ajustables |
Para caminos estrechos o en ángulo |
| Cabeza giratoria con ranuras |
Diseñado para el montaje de abrazaderas/anclajes |
Común en las configuraciones de parada del motor |
| Cabeza fija |
Terminación más simple |
Sistemas de recorrido corto o de dirección fija |
Cada tipo de salida puede combinarse con diferentes tamaños de cables e interfaces de varillas roscadas.

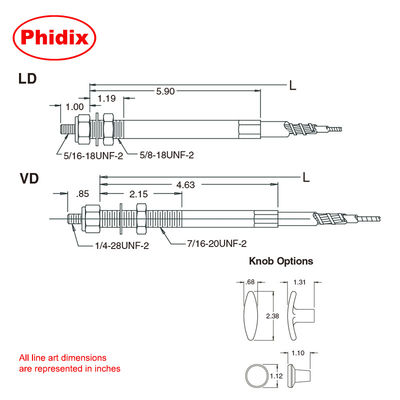

Los hilos de montaje de los paneles (cuerpo de la cabeza de control)
Las cabezas de control de Phidix están disponibles con:
• 3/8"-24 UNF(hilos para uso ligero estándar)
• 7/16"-20 UNF(para cabezas ligeramente más grandes)
• 5/8"-18 UNF(para paneles de mayor resistencia o paneles gruesos)
También podemos suministrar bujes o contenedores personalizados para paneles de gran tamaño o instalaciones irregulares.
Compatibilidad del tamaño del cable
| Tamaño del cable |
Uso previsto |
| VLD(Trabajo muy ligero) |
Recinto pequeño o viaje corto |
| LD(Derecho ligero) |
Aplicaciones generales de paneles |
Los tipos de cable admitidos incluyen:Exclusión de las actividades de transporte por carretera, y- ¿ Qué es eso?, dependiendo de la fricción de empuje-tirada deseada y el enrutamiento de la curva.
Personalización de movimiento y desplazamiento
Las opciones de curso estándar van desde1 a 3 pulgadas, pero puede adaptarse a sus necesidades:
• Requisitos de válvula o estrangulamiento
• Restricciones de espaciamiento del tablero
• Consideraciones ergonómicas para el rango de tracción del operador
Necesitará un golpe no estándar?
Consejo de aplicación: elegir la combinación adecuada
Ejemplo de configuración:
• Cable de parada del motor¢ Manija en T marcada + cabeza giratoria con ranuras + varilla de acero inoxidable + 3 ¢ viaje
• Asfixia del panel remoto️ Pulsera redonda + cabeza roscada + 2 ️ viaje + cable VLD
• Caja de control compacta
¿Necesitas una especificación visual o una matriz personalizada?

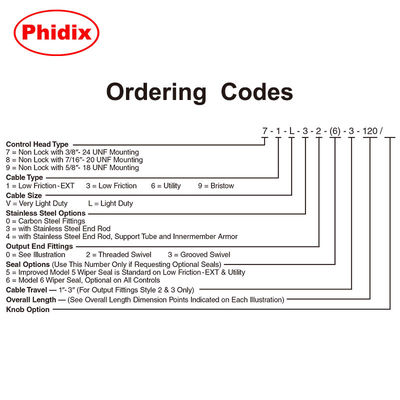

Ofrecemos paquetes de diseño y ordenar constructores de código para los equipos de ingeniería que necesitan para coincidir con las limitaciones de sobre específicas o reemplazos heredados.
Obtenga más información sobre el producto base aquí:Visión general de la cabeza de control sin bloqueo
¿ O qué?Póngase en contactocon su desejada perilla, cable, extremo y montaje especificaciones nos encargaremos del resto.
