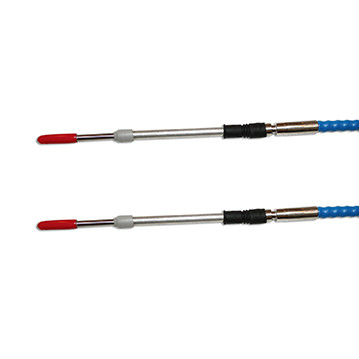

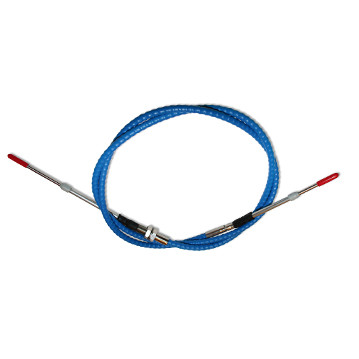

Cable de control de alto rendimiento Blue MaxTM
Para rutas estrechas, cargas altas y ambientes hostiles
Diseñado para las aplicaciones más exigentes, el cable de control push-pull Blue MaxTM ofrece un rendimiento excepcional en entornos de routing limitado, altas temperaturas y corrosivos.Con su radio de curvatura mínimo de 4 pulgadas ultraflexible y su revestimiento de PTFE de baja fricción, permite un control de movimiento suave y confiable donde los cables tradicionales fallan.
Ya sea que se esté integrando en maquinaria fuera de carretera, controles marinos, o equipos de grado militar, Blue MaxTM asegura un movimiento constante, reducción de reacción,y vida útil máxima ️ incluso bajo una carga pesada y una complejidad extrema de la ruta.
Características clave de un vistazo
| Características |
Descripción |
| Min. Radio de curvatura |
4" (100mm) Permite una ruta estrecha y de varios planos |
| Capacidad de transporte |
" (76 mm) carrera de empuje-tirón |
| Lineras de baja fricción |
PTFE para una accionamiento más suave y un menor desgaste |
| Camiseta de lujo |
LDPE o Nylon 12 ¢ Resistente a la abrasión, a los rayos UV y a los productos químicos |
| Rango de temperatura |
-65°F a +300°F (-54°C a +149°C) |
| Accesorios de extremo |
Completamente personalizable Swaged, roscado, hendidura, mamparo, etc. |
| Opciones básicas |
El cable sólido o las hebras de 1x19/7x7 disponibles por necesidad de carga/flexión |
| Color de la chaqueta |
Firma Azul o Negro (estándar); otros colores disponibles bajo petición |
| Marcación |
El logotipo de Phidix en relieve para su autenticidad |
Cuándo elegir Blue MaxTM
Blue MaxTM no es el cable de control típico.Está construido para sistemas de movimiento que:
• Requiere curvas de radio estrecho sin comprometer la carrera
• Trabajar en condiciones adversas (calor, frío, vibraciones, líquidos)
• Enfrentar ciclos de trabajo intensivo con miles de movimientos repetidos
• Demandar una fricción muy baja para evitar la fatiga de la mano o el retraso de accionamiento
Las industrias ideales:
Máquinas de construcción, sistemas de aceleración marítima, vehículos ferroviarios, equipos mineros, controles de vehículos de emergencia y sistemas de tierra aeroespacialesS. El
Núcleo del cable:
El cable de control Blue MaxTM utiliza unnúcleo con rosca de acero inoxidableEl núcleo se desliza dentro de unCuadro de revestimiento de PTFE, garantizando una baja fricción y una vida útil prolongada en condiciones de ruta estrechas.
Dependiendo de la carga de aplicación y el tipo de movimiento, otras construcciones de hebras (por ejemplo, alambre sólido o de múltiples hebras) pueden ofrecerse como parte de la personalización OEM.
Construcción de conductos:
• Tubo interior: PTFE
• Refuerzo: alambre de acero o envoltura de monocobal
• chaqueta exterior: LDPE o nylon, resistente al calor/químicos/UV
Todas las interfaces se han ensamblado o roscado según las especificaciones, probadas para la consistencia del golpe, la resistencia lineal y la capacidad de carga final.
Opciones personalizadas para sistemas OEM
Apoyamos la personalización completa para:
• Duración del viaje
• longitud de la carcasa del cable
• Tipos de terminación de extremos (de rosca, de clavis, de trunnion, de junta de bolas)
• Modos de montaje (paredes, paneles)
• Optimización de la fuerza de trazo (por selección de hebras y revestimientos)
Para los desarrolladores OEM, ofrecemos modelos 3D, dibujos de instalación y consultoría de ingeniería. Simplemente envíenos su esquema del sistema.
Normas de calidad de Phidix
Blue MaxTM se fabrica bajo estrictas normas IATF 16949 e ISO 9001.Cada lote se somete a:
• Pruebas de carga por golpes (0 ′ 3 ") bajo tensión nominal
• Verificación del coeficiente de fricción e histeresis
• Prueba con sal (hasta 720 horas para uso marino)
• Simulación de resistencia a las curvas (10.000 ciclos o más)
