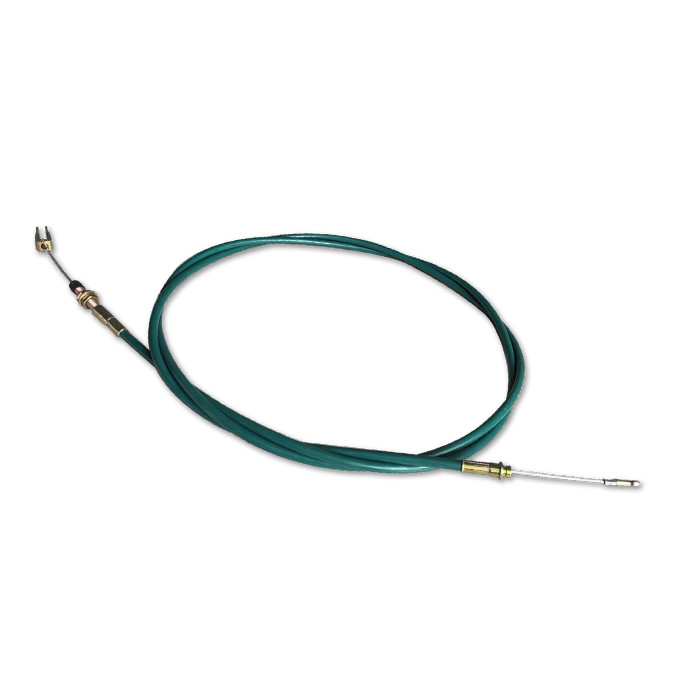

Opciones de personalización para los ejes de accionamiento flexibles.
¿Por qué personalizar su eje de accionamiento flexible?
En la maquinaria de construcción de carreteras, no hay dos sistemas exactamente iguales.Las limitaciones de espacio, las longitudes de carrera, las interfaces mecánicas y los factores ambientales varían mucho entre los tipos de equipos.
Phidix ofrece una amplia gama de soluciones de eje de accionamiento flexibles personalizadas para satisfacer requisitos específicos de instalación, enrutamiento y rendimiento.Ya sea que esté modernizando equipos existentes o diseñando una nueva plataforma, nuestros ejes pueden adaptarse para garantizar un control y una durabilidad óptimos.
¿Qué se puede personalizar?
Duración del golpe
• Alcance: de 50 mm a 300 mm (típico)
• Apoya el movimiento de empuje-sólo o empuje-tirar
• Ajustado para que coincida con el desplazamiento del actuador y de la conexión mecánica
Núcleo y conducto del eje
• Tipo de núcleo: acero trenzado / alambre plano / núcleo de carbono
• Materiales de conducción: PVC (estándar), nylon (resistente al calor), trenzas de acero largas
• Ajuste del espacio libre: entre el núcleo OD y el ID del conducto, basado en los requisitos de fuerza
Diámetro exterior y radio de flexión
• De 7 mm a 15 mm según la carga y la disposición
• Radios de curvatura mínimos de hasta 40 mm para una ruta compacta

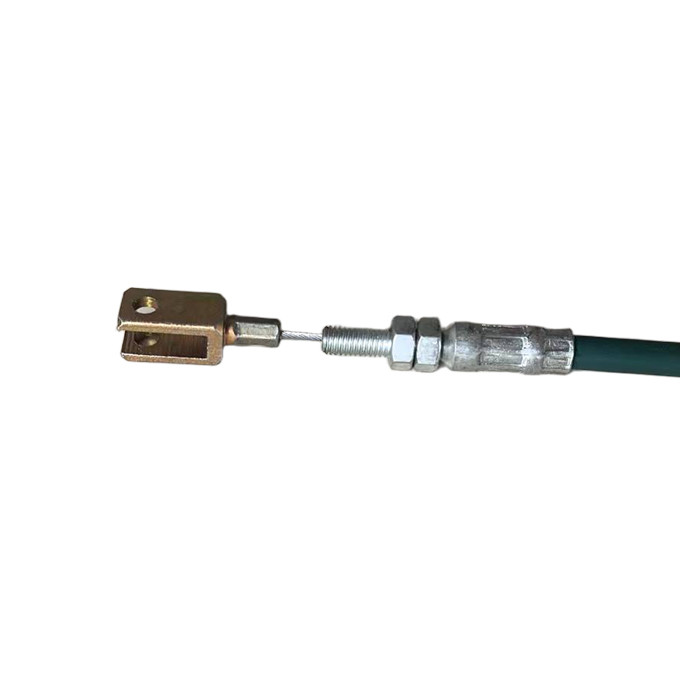

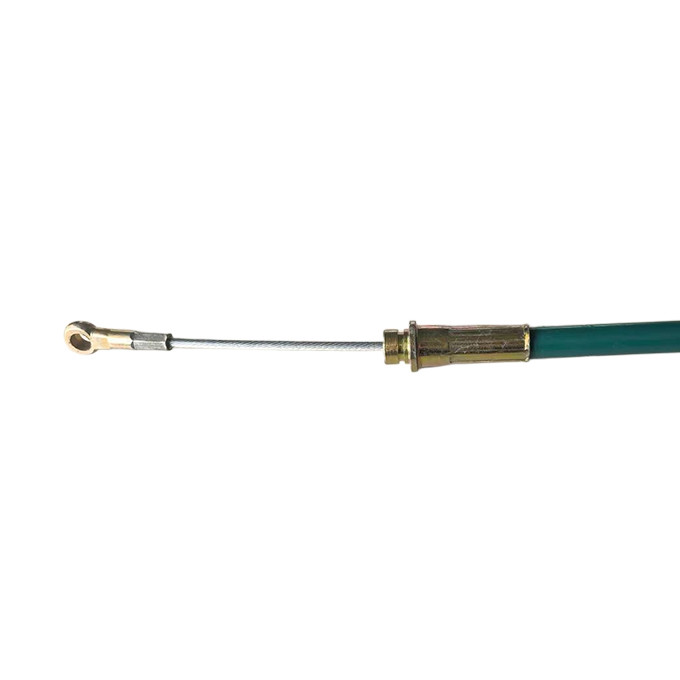

Accesorios de extremo
• Varillas con rosca
• Clévis (correa, alfiler, tenedor)
• Las puntas de las varillas, las juntas de bolas, los adaptadores de liberación rápida
• soportes de soldadura o bridas de montaje
¿Cuándo se necesita un eje personalizado?
| Escenario |
Por qué es importante personalizar |
| Reequipamiento de máquinas más antiguas |
Combinar controles heredados o reemplazar partes no disponibles |
| Enrutamiento limitado por espacio |
Ajustar el radio de curva o longitud para rutas complejas |
| Entornos con altas vibraciones |
Requiere una reacción negativa estable y un núcleo duradero |
| Control de movimiento especializado |
Se requiere un corte largo o un acoplamiento único |
| Modelos de equipos múltiples |
Asegurar la compatibilidad entre modelos con una especificación de eje |
Apoyo de ingeniería desde el diseño hasta la entrega
Sólo hay que proporcionar:
• Duración total
• Requisitos para el movimiento
• Carga de trabajo y sobrecarga esperada
• Restricciones de enrutamiento (radio de curva, tipo de instalación)
• Preferencias de ajuste final o dibujos de interfaz
• Nuestros ingenieros recomendarán una solución de eje totalmente adaptada, con especificaciones de ajuste y notas de instalación.
