Especificaciones técnicas ¢ Ejes de accionamiento flexibles personalizados para maquinaria de construcción de carreteras

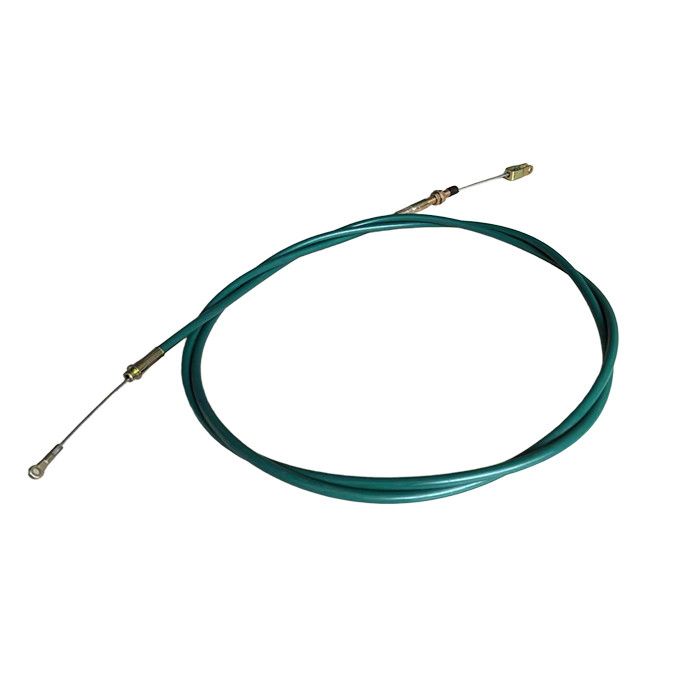

Los ejes de accionamiento flexibles personalizados de Phidix están diseñados para su uso en rodillos vibratorios, pavimentadores de asfalto, fresadoras y otros equipos de construcción de carreteras.Estos ejes ofrecen una excepcional flexibilidad de ruta y una transmisión de fuerza constante, incluso bajo condiciones de alta carga o de instalación compleja.
La serie incluye tres modelos personalizados:
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías A y B, y en el caso de los vehículos de las categorías A y B., cada uno diseñado con propiedades mecánicas y dimensiones de instalación únicas para satisfacer necesidades de ingeniería específicas.
Cuadro de comparación técnica
| Modelo |
Diámetro exterior
|
Rango de movimiento |
Carga de trabajo |
Capacidad de sobrecarga |
Radius de curvatura |
Las notas |
| Las condiciones de los vehículos de transporte de pasajeros |
10 mm |
50 ∼ 300 mm |
210 ∼ 320 libras |
≤ 300 libras |
≥ 50 mm |
Construcción estándar |
| Se aplicará el método de ensayo. |
de una longitud igual o superior a 15 mm |
50 ∼ 300 mm |
280 ∼ 400 libras |
≤ 500 libras |
≥ 45 mm |
Núcleo de torsión alta |
| Se aplicará el procedimiento siguiente: |
7 mm |
50 ∼ 250 mm |
150 ∼ 250 libras |
≤ 350 libras |
≥ 55 mm |
Diseño compacto |
Todos los modelos están disponibles en longitudes totales de 1 a 10 m. Los extremos del eje y los tipos de conductos se pueden personalizar a petición.
Detalles del conducto y del núcleo
• Material del conducto: trenza recubierta de PVC (estándar), nailon opcional para una mayor flexibilidad
• Tipo de núcleo: alambre plano trenzado de acero / acero al carbono, adaptado para cargas específicas
• Reacción negativa: ≤ 2 mm
• Color: verde (por defecto);Opciones de revestimiento personalizadas disponibles
• Rango de temperatura: -65oF a 185oF (-54oC a 85oC)
• Trazo de instalación: totalmente personalizable dentro de las tolerancias del modelo

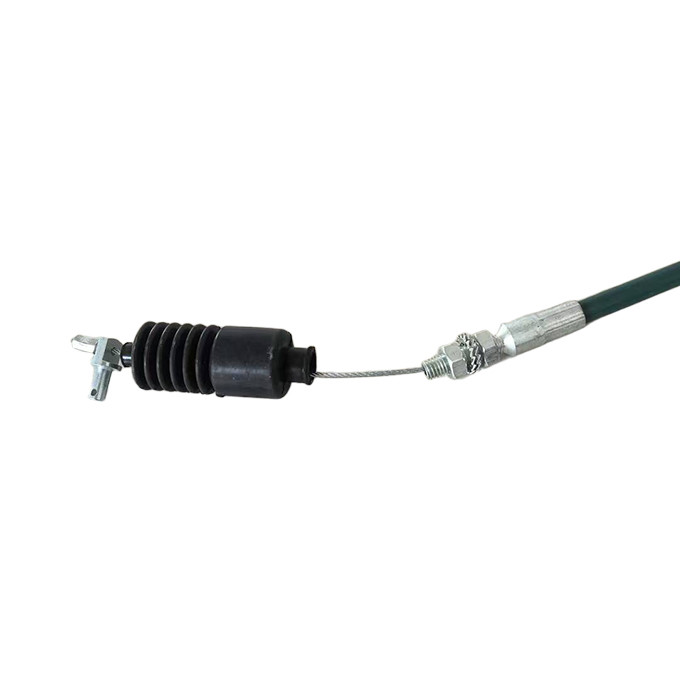

Opciones de ajuste final
• Los extremos de las varillas

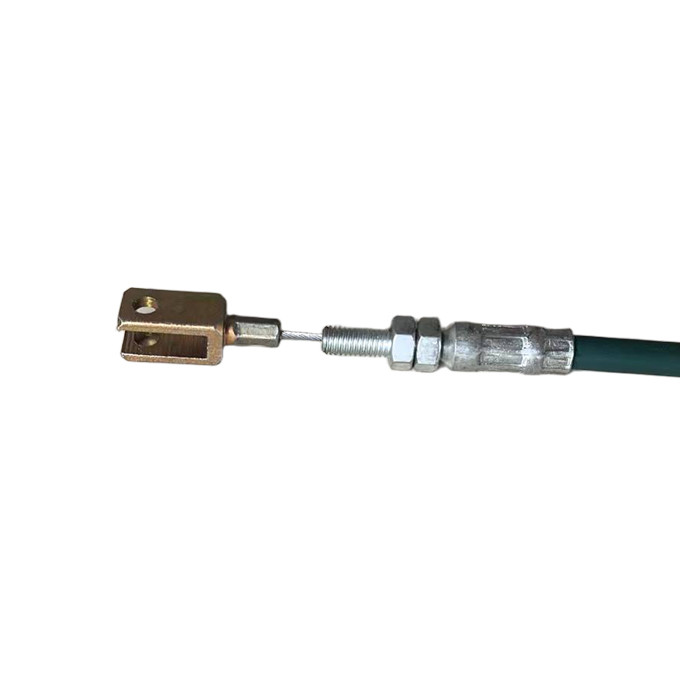

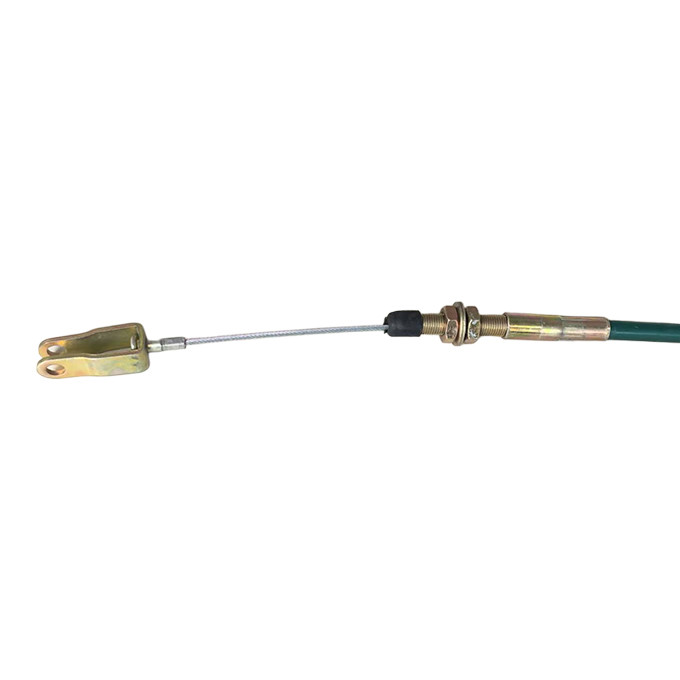

• Clevis (cuerdas / hilos)
• Paréntesis con flancos
• Adaptadores de liberación rápida
• Acoplamientos roscados a medida
