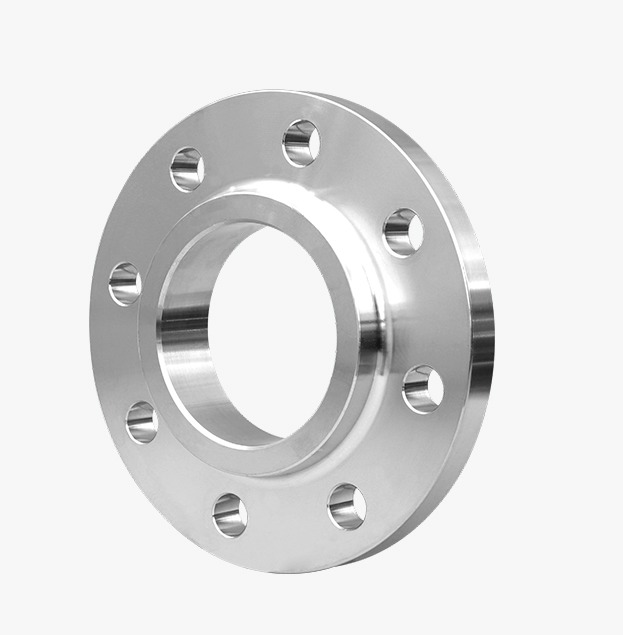

Slip-on flanges Pressure Vessel Flange series

Serie de bridas deslizantes para recipientes a presión

Los recipientes a presión son comunes en las industrias petroquímica, energética y ligera. Los tipos incluyen soldadura plana, soldadura a tope de cuello largo y hojas tubulares forjadas y placas deflectoras.

Es un tipo de brida donde la tubería o los accesorios de acero se extienden dentro de la brida y se conectan a equipos o tuberías mediante soldaduras de filete.

La brida deslizante está diseñada para adaptarse a aplicaciones de menor presión y temperatura, con un orificio central que coincide con el diámetro exterior de la tubería. Esto permite una fácil inserción de la tubería y una soldadura de filete segura en los lados interior y exterior.

La ausencia de un bisel de soldadura ofrece flexibilidad para ajustar la longitud de la tubería en relación con la posición de la brida.

Disponibles en tamaños grandes, las bridas deslizantes son ideales para conectar tuberías de gran diámetro a las boquillas de los tanques de almacenamiento. Típicamente forjadas con un cubo, también se pueden fabricar sin él en un estilo de anillo para aplicaciones con espacio limitado.

GB/T9119-2010 HG/T20592-2009 HG/T20615-2009 DIN ASME BS JIS

• 304: F304 S30408 S30408II S30408III S30400
• 304L: S30403 S30403II 30403 30403II
• 316L: 31603 31603II 31603III
• 2507(F53) 2205(F51)
• TP310S(06Cr5Ni20)
• TP321(06Cr18Ni11)
• S22053III=2205III
• T321-32168=321

Las bridas deslizantes conectan tuberías y accesorios a equipos mediante soldaduras de filete. Su baja altura del cuello aumenta la rigidez y la capacidad de carga. A diferencia de las bridas soldadas a tope, requiere más soldadura y varillas y no puede soportar altas temperaturas, presión, flexión repetida o cambios de temperatura. Sin embargo, es popular por su fácil instalación en el sitio, lo que evita la rectificación del cordón de soldadura.

1. Facilidad de instalación:Nuestro diseño deslizante permite la inserción directa de la tubería y la soldadura de filete segura tanto en el interior como en el exterior, lo que la convierte en una opción práctica para las instalaciones en el sitio.
2. Aplicación versátil:Ideal para aplicaciones de menor presión y temperatura, la brida deslizante es particularmente adecuada para conectar tuberías de gran diámetro a las boquillas de los tanques de almacenamiento, ofreciendo flexibilidad en diversos entornos industriales.
3. Diseño que ahorra espacio:Disponible sin cubo en un estilo de anillo, la brida deslizante es una opción para aplicaciones con espacio limitado.
4. Variedad de materiales:Ofrecido en una amplia gama de materiales, incluyendo aceros inoxidables 304, 304L, 316L y aleaciones de alta resistencia como 2507 y 2205.
5. Cumplimiento de estándares:Fabricado para cumplir con los estándares internacionales (GB/T9119-2010, HG/T20592-2009, HG/T20615-2009, DIN, ASME, BS, JIS).
