Los cables de control T-Flex de Phidix están diseñados para el control de movimiento de tirón solo, construidos con un núcleo de acero al carbono de alta resistencia y una vaina exterior duradera.Proporcionamos las especificaciones técnicas clave y los dibujos dimensionales para apoyar la integración del sistema, las decisiones de ingeniería y las configuraciones personalizadas.
| Características | Especificación |
| Rango de movimiento | 1.0" ️ 3.0" (25 ️76 mm) |
| Radius de curvatura mínimo | 5 pulgadas (127 mm) |
| Capacidad de carga | Con un peso superior o igual a 3000 lb |
| Diámetro exterior del cable | 7.5 mm (típico) |
| Núcleo del cable | Filamentos de acero al carbono de alta resistencia |
| Material de la cubierta | Oliopropileno (estándar) / plástico de alta temperatura |
| Rango de temperatura | -54°C a +110°C (-65°F a 185°F) |
Para aplicaciones de alta carga y baja deflexión, los cables T-Flex mantienen un rendimiento preciso incluso bajo vibración y accionamiento repetido.

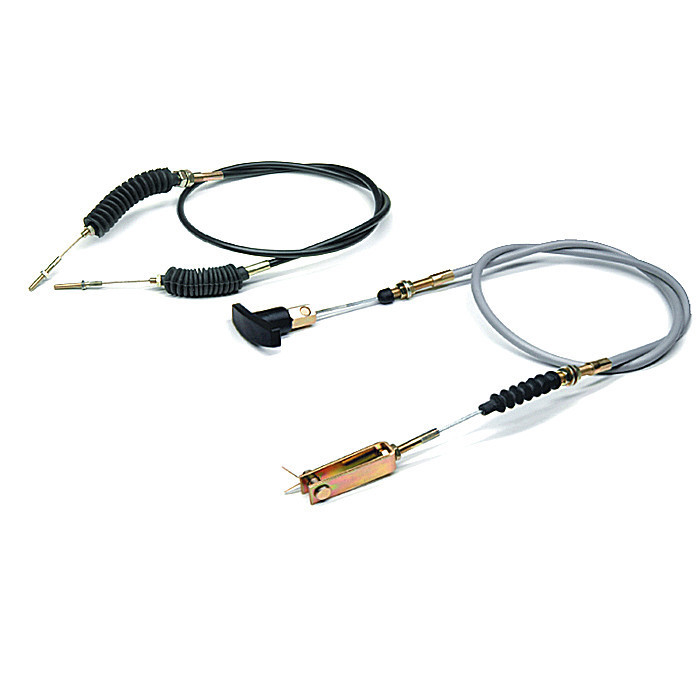

Los cables de control T-Flex admiten una variedad de tipos de montaje de extremos, cada uno adecuado para diferentes sistemas de montaje:
• extremos de varilla: varillas roscadas para el accionamiento directo de la palanca
• Clevises & Yokes: Para conexiones basadas en enlace
• Botones / extremos de los ojos / cabezas de bolas: paneles o instalaciones rotativas
• Manos atornilladas o con cabeza: Estabilidad de la estructura de soporte
Descargue el dibujo completo de ajuste del extremo PDF Pull_Only_T_Flex.pdf
A continuación se presentan los diagramas dimensionales de las opciones comunes de montaje de cables T-Flex y las configuraciones de montaje.
• Fin de manga atornillado
• Fin de clavis con tallo roscado
Nota: Para obtener las especificaciones de dimensiones completas de todos los tipos de accesorios, descargue nuestra guía técnica completa.
Proporcione su carrera, carga, temperatura de funcionamiento y estilo de conexión.Nuestros ingenieros diseñarán un conjunto de cables de tirón para su aplicación.
Contacta con Phidixpara la asistencia técnica o los modelos CAD.
