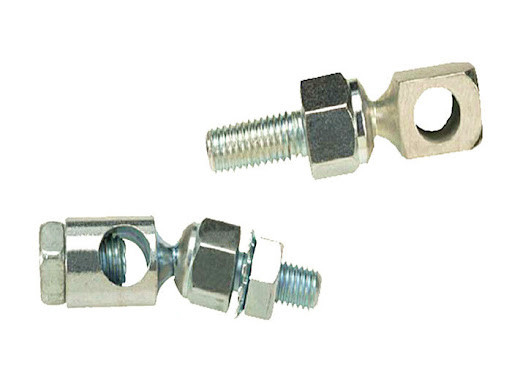

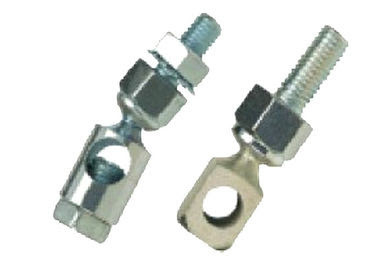

Productos de conexión giratorios Conectores giratorios Tipo DC / DH Giratorios de control
Descripción del producto
Los giratorios DC/DH se desarrollaron específicamente para aplicaciones de control donde se desea un ajuste infinito a lo largo de la longitud de una varilla de conexión.Están destinados a aplicaciones de baja carga y ofrecen desalineaciones en línea que son adecuadas principalmente para aplicaciones de empuje. Al utilizar un disco de goma Buna N en el montaje, se logra un funcionamiento suave y libre de vibraciones.El modelo DC ofrece un tornillo de autobloqueo endurecido de 5/16".
La serie DC/DH Control Swivel es solo uno de los muchos dispositivos de control de movimiento que se encuentran dentro de nuestra amplia línea de extremos de varillas, rodamientos esféricos, juntas de bolas y giratorios.Póngase en contacto con nosotros para un catálogo completo.
Características
• Adecuado para aplicaciones de baja carga donde se desea un ajuste infinito a lo largo de toda la longitud de la varilla de conexión
• Puede utilizarse con varillas de control de 1/4" o 5/16" de diámetro
• las condiciones de trabajoTamaño de la cabeza: DC-.500" redondo DH-.375" cuadrado
• Los tornillos especiales (autobloqueables y endurecidos para resistir el desgaste) proporcionan una mayor resistencia a la sujeción
• Envasadora de tuercas y cerraduras integradas disponible opcionalmente
• las condiciones de trabajoPuede utilizarse en una amplia gama de temperaturas:-60°F a 250°F (-51°C a 121°C)
• Los conjuntos personalizados pueden ser construidos según sus especificaciones
• El estilo DC cumple con la especificación SAJ490 (DC: tipo Dc, estilo 1; DH no cumple con las especificaciones J490)
Aplicaciones
Numerosas aplicaciones de transferencia de movimiento mecánico de baja carga donde se desea un ajuste infinito, incluidas:
• Aire acondicionado
• Control lineal
• Aplicaciones en la industria ligera
Parámetros técnicos
| Diagrama de la corriente continua y de la corriente continua |
Las notas del gráfico:
1Los giratorios se pueden utilizar con varillas de control de diámetro de 1/4" o 5/16"
2. La articulación giratoria DH está disponible con una tuerca integrada y una lavadora de bloqueo para facilitar el montaje.Especifique añadiendo "N" al sufijo. Ejemplo: DC1005FN
El material
Cabeza y base de la articulación de bola
• Acero bajo en carbono
• Revestida con zinc y tratada con cromato transparente
• Disco de goma Buna N (permite el funcionamiento sin vibraciones)
Tornos de bloqueo automático
• Acero bajo en carbono, tratado térmicamente
• Revestida con zinc y tratada con cromato transparente
Embalaje y envío
Códigos de orden UNF Thread
En el caso de los vehículos de motor, el valor de la carga será igual o superior a:
Opciones de salida (clampada de mamparo) BC
Viaje (pulgadas) ¢ 3
Duración del cable (pulgadas) XXX
Códigos de orden
En el caso de los productos de la categoría M1, el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Opciones de salida (clampada de mamparo) BC
Viaje (mm) 75
Duración del cable (mm) XXX
Preguntas frecuentes
P: ¿Cuál es la marca de los cables de control?
R: La marca de los cables de control es PHIDIX.
P: ¿Cuál es el número de modelo de los cables de control?
R: El número de modelo de los cables de control es PHIDIX.
P: ¿Dónde se fabrican los cables de control?
R: Los cables de control se fabrican en Shanghai.
P: ¿Cuáles son las especificaciones de los cables de control?
R: Póngase en contacto con nosotros para obtener las especificaciones de los cables de control.
