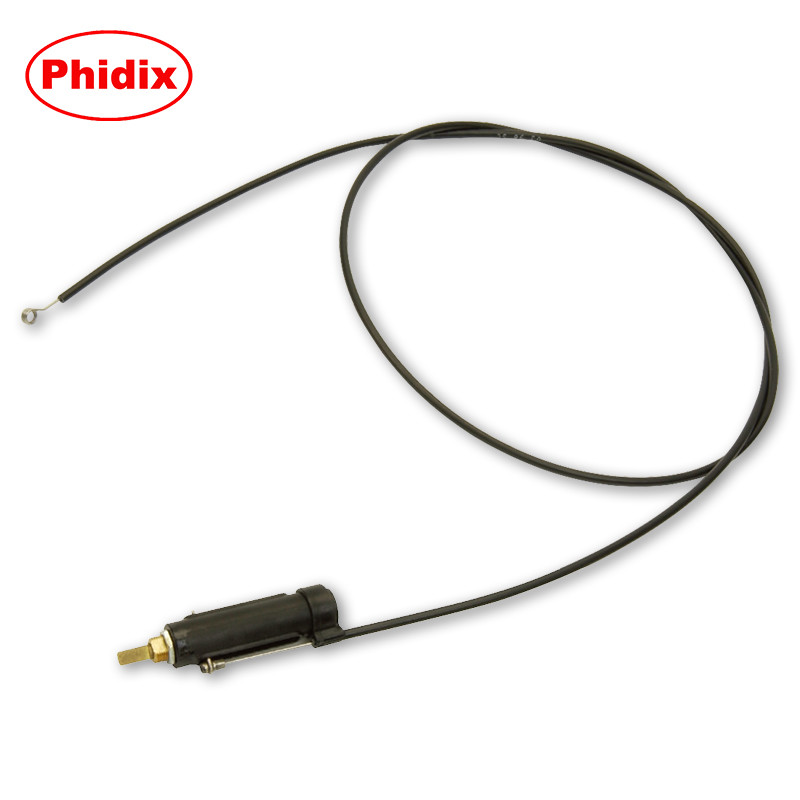

Cable de control rotativo de sólo tira Phidix Serie sin bloqueo
Esta página proporciona la descripción general oficial de los cables de control giratorios sin bloqueo de grado industrial de Phidix.
Para opciones de personalización o configuraciones de acero inoxidable, por favor visite nuestroPágina de personalización del cable rotativo.
¿Qué es un cable de control rotativo?
El cable de control rotativo de Phidix® convierte la entrada de rotación (generalmente hasta 270°) en movimiento lineal, lo que permite la accionamiento remoto de sistemas mecánicos sin la complejidad de la electrónica o la hidráulica.
Este cable no se bloquea, lo que significa que vuelve libremente sin ratchets o desacoplamientos.Es ideal para controles manuales de HVAC, válvulas de calefacción, amortiguadores, cierres marinos y otras aplicaciones donde se requiere un movimiento suave y de empuje y tira.
Principio de trabajo básico: 270° de giro = 1,5" de recorrido lineal

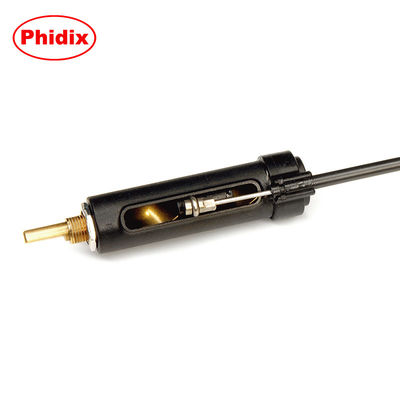

En el interior, el cable cuenta con un núcleo interno flexible de cuerda en espiral alojado dentro de un conducto reforzado.El mango rotativo gira un eje de entrada (CW o CCW), impulsando el cable interno para crear hasta 1,5 pulgadas de carrera lineal en la salida.
Un esquema simplificado:
Entrada por rotación¿Qué es esto?Producción lineal
Este diseño garantiza una transmisión ajustada, una reacción negativa mínima y un movimiento preciso para sistemas que requieren un control remoto pero mecánico.
¿Por qué elegir la rotación mecánica en lugar de la accionamiento electrónico?
| Características |
Cables rotativos mecánicos |
Actuación electrónica |
| Complejidad del cableado |
No hay |
Requiere cableado y energía |
| Tolerancia a fallas |
La anulación manual siempre es posible. |
Puede requerir instrumentos de diagnóstico |
| Resistencia al medio ambiente |
Tolera el polvo, las vibraciones y la humedad |
A menudo necesita recintos. |
| Mantenimiento |
Sustitución sencilla |
Puede requerir un técnico de mantenimiento |
Los cables giratorios Phidix sonIdeal para ambientes resistentes y de espacio limitadodonde la simplicidad y la fiabilidad importan más que la automatización.

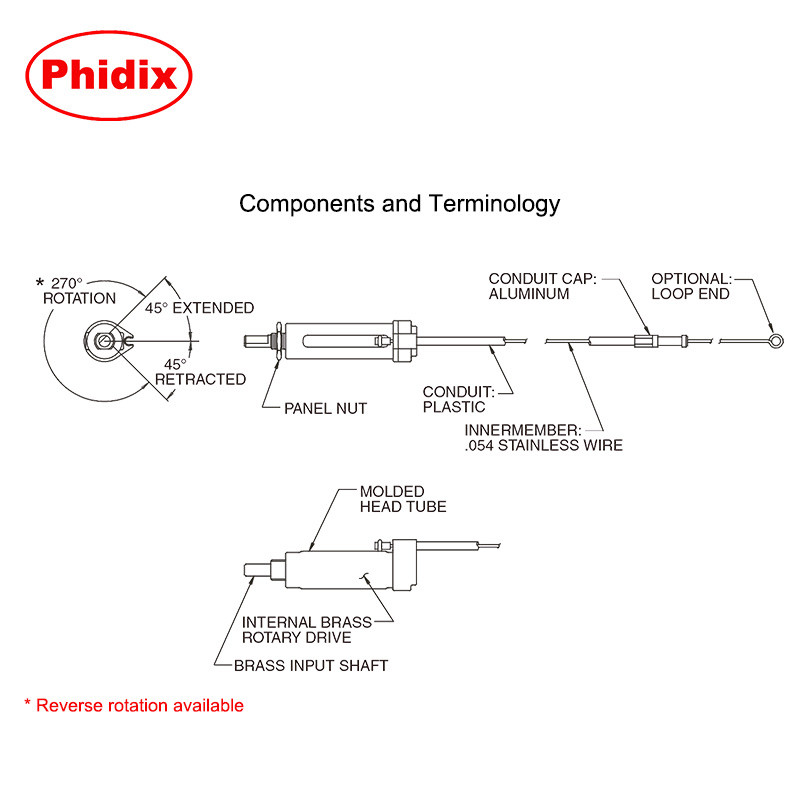

Composición estructural y materiales
• Eje de entrada: latón (estándar);Disponible en CW o CCW

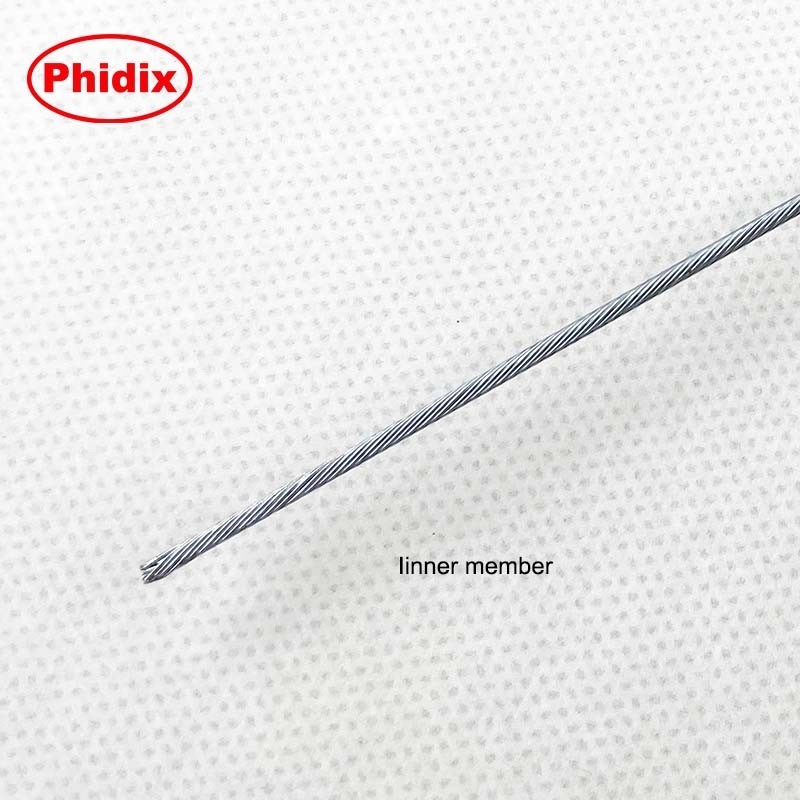

• Cable interior: núcleo de acero inoxidable de 1x7
• Casas: plástico reforzado con hilos de montaje
• Finalización de la salida: puntada de bola, bucle o rodilla personalizada
El hilo de montaje: M12 x 1,0 o 3/8-24 UNF
Regreso de primavera: Opcional para aplicaciones que requieran una fuerza de reinicio

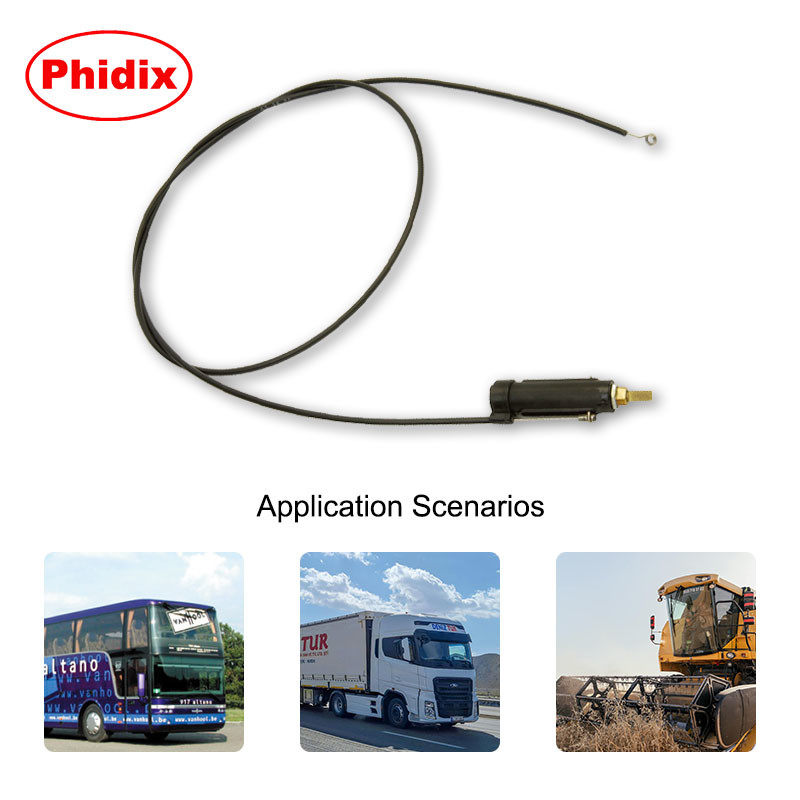

Aplicaciones comunes
| Aplicación |
Caso de uso |
| Sistemas de aire acondicionado |
Activación manual del respiradero o del amortiguador |
| Vehículos comerciales |
Control de la válvula de calefacción en la cabina |
| Motores marinos |
Las palancas de apagado, control de asfixia |
| Maquinaria para la agricultura |
Activación de enlace cerrado |
Este cable se integra a menudo encon una capacidad de transmisión superior a 50 W, transmitiendo fuerza a componentes a varios metros de distancia, incluso a través de una ruta curva.

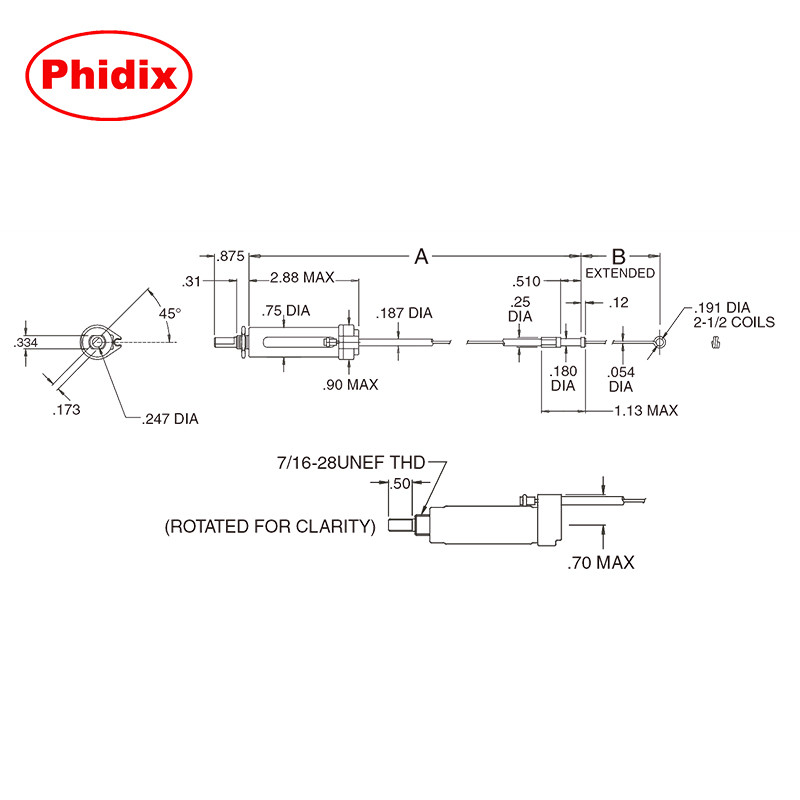

Especificaciones técnicas
| Parámetro |
Valor |
| Infarto del viaje |
1.5" (± 0,1") |
| Ángulo de entrada |
270° ± 10° |
| Duración del cable |
12" 72" (personalizable) |
| Rango de temperatura |
¥30°C a +100°C |
| Eje de entrada |
De cobre o acero inoxidable |
| Interfaz de hilo |
3/8-24 UNF o M12 |
¿Necesita un rango de viaje diferente, hilo o material?Ver opciones personalizadas →
Preguntas frecuentes
P: ¿Este cable es reversible?
- Sí, es cierto.Puede configurarse para la rotación de entrada CW o CCW.
P: ¿Se puede montar el cable en paneles confinados?
- Sí, por supuesto.Su carcasa flexible y su eje roscado hacen que sea fácil de montar en paneles en recintos estrechos.
P: ¿Cuál es la cantidad mínima de pedido?
Ofrecemos tanto prototipos de bajo volumen como tiradas por lotes a nivel OEM.Póngase en contacto con nosotros para más detalles.
P: ¿Puedo solicitar un recorrido de carrera más largo o una accionamiento dual?
Están disponibles bajo configuraciones personalizadas.Consulte la página de personalización para más detalles.
Solicitar una cotización o un sorteo
Si está diseñando una interfaz de control de panel o reemplazando un actuador rotativo más antiguo, Phidix puede suministrar piezas compatibles o diseño a especificación.
