Los acoplamientos roscados de la junta de rótula consisten en un zócalo de bola y una rótula
[Descripción de producto]

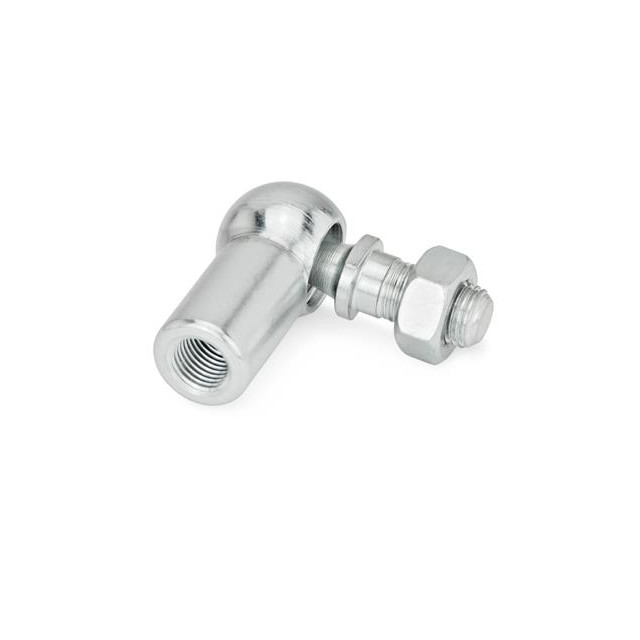

Los acoplamientos roscados de la junta de rótula consisten en un zócalo de bola y una rótula.
El ángulo del eslabón giratorio para el tipo con la captura de seguridad (tipos CS) es 15°, sin la captura de seguridad (tipos C) es 18°.
Durante la asamblea, el zócalo de bola se empuja sobre el anillo de retención, que actúa como criado. Si los forceis de retención no suficientes, la conexión del zócalo de bola/de la rótula se pueden asegurar por la captura de seguridad, que puede ser cabida fácilmente.
Para proteger los acoplamientos roscados de la junta de rótula contra la contaminación, los tapones antipolvo pueden ser utilizados.
La tuerca hexagonal es parte de los acoplamientos roscados de la junta de rótula con el perno prisionero roscado.
[Final protector]
El cuerpo y la rótula cubren con cinc plateado y apaciguado; la rótula de-embrittled. Lubrican a la asamblea.
[Tipo]
| C | Con el perno prisionero roscado, sin la captura de seguridad |
| CS | Con el perno prisionero roscado, con la captura de seguridad |
[Especificación]
| Vivienda y perno prisionero roscado | Bola |
| Acero | Acero |
| • Clase de propiedad 5 | • Endurecido |
| • Cubra con cinc el final apaciguado plateado, descolorido | • Zócalo de bola lubricado |
[Dimensiones adentro: Métrico]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Mínimo. | |
| H9/h9 | Hilo derecho | Hilo de la mano izquierda | Hilo | mínimo. | fuerza del tirón-apagado | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12,8 | 10 | 8,5 | 22 | 10,5 | 7 | 6,74 lbf (30 N) |
| 10 | M 6 | M 6L | M 6 | 10 | 14,8 | 12,5 | 10,5 | 25 | 11,5 | 8 | 8,99 lbf (40 N) |
| 13 | M 8 | M 8L | M 8 | 13 | 19,3 | 16,5 | 12 | 30 | 14 | 11 | 13,49 lbf (60 N) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 N) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 N) |
| 19 | M 14F | M 14FL | M 14 x 1,5 | 22 | 30 | 28 | 19,5 | 45 | 21,5 | 16 | 22,48 lbf (100 N) |

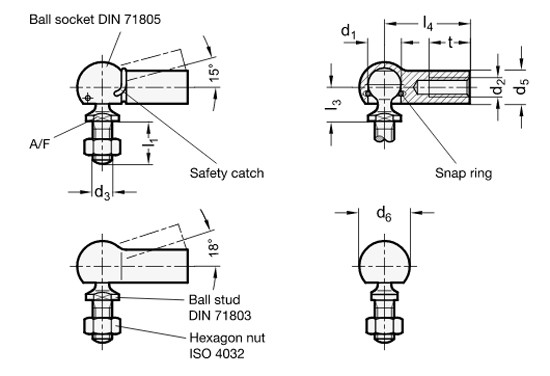

[Dibujo]
