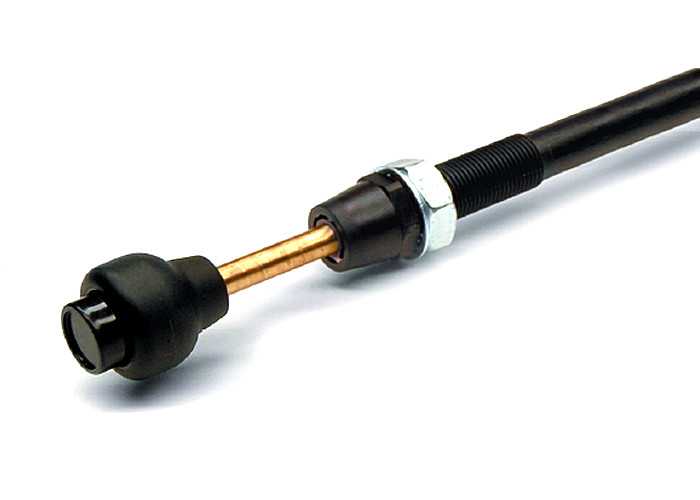

Salida estándar - Mezcla 565 - Cabezal de cable de control de tracción mecánica de la serie 550
【 Descripción del producto 】
Podemos diseñar y fabricar una amplia gama de cables para aviones. Nuestros controles de mezcla, prop / pitch, y micro ajuste del acelerador cumplen con los requisitos de la FAA. Al presionar el botón central, se puede presionar o jalar la perilla para hacer ajustes de recorrido del recorrido. Al girar la perilla en sentido antihorario, se retrae la salida en el modo finito y se extiende en el sentido de las agujas del reloj.
Cuatro giros y medio dan como resultado 1 [1] de recorrido lineal. La vibración normal no afecta el ajuste de micro ajuste. Un accesorio de bloqueo de fricción opcional está disponible para aplicaciones influenciadas por vibraciones excesivas. También está disponible un cabezal de control de bloqueo por fricción (solo). Hay disponibles varias configuraciones de salida para adaptarse a aplicaciones específicas. El código de pedido y las descripciones técnicas muestran estas opciones.
【Aplicaciones】 【 Material 】 y Innermember | 【 Caracteristicas 】 mínimo 【Accesorios de extremo sugeridos】 |
【Salida estándar - Mezcla 565-550】
Notas: (Parámetros de diseño) Trazo: 3.00 " Radio mínimo de curvatura: 3.00 " | Temperatura de funcionamiento: desde -65 ° F - + 165 ° F en extremo de entrada / + 230 ° F en el extremo de salida | Movimiento perdido: .030 + .0004 por grado de curva con ± 5.0 lb de fuerza Carga normal: ± 20lb Cabeza de control de nylon rellena de vidrio. |
【Cabezales de control de micro ajuste】

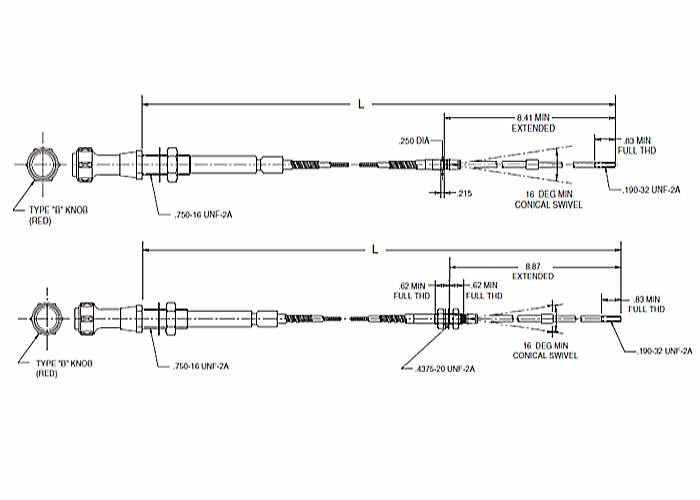

Todas las dimensiones del arte lineal están representadas en pulgadas.
