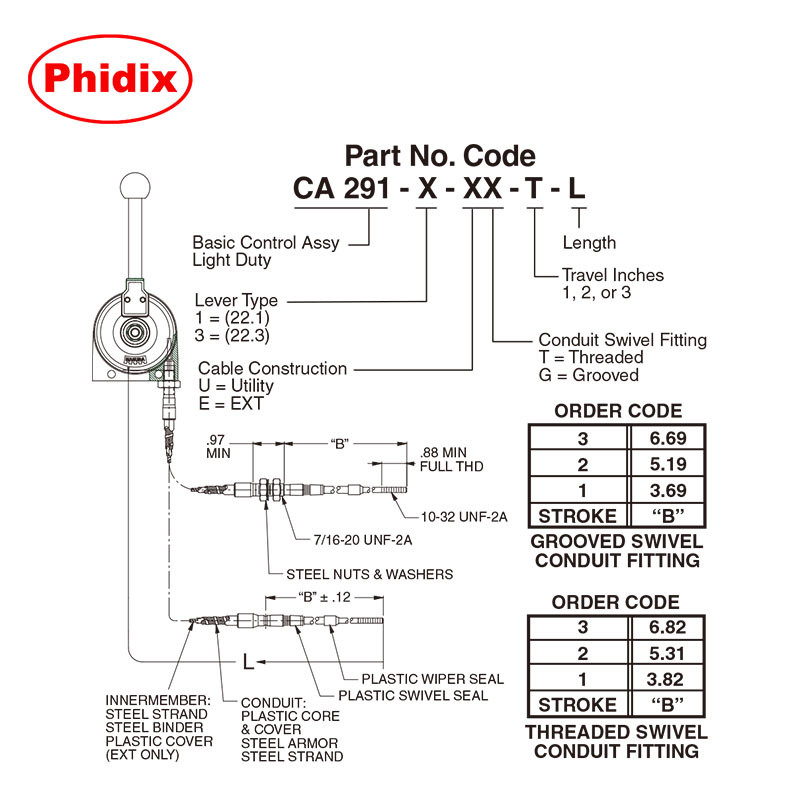

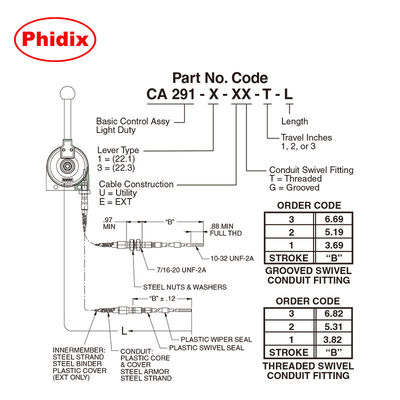

Código mecánico de vaivén industrial CA 291 - X - XX del número de parte de la palanca de mando de la palanca de poca potencia - T - L
】 de la descripción de producto del 【

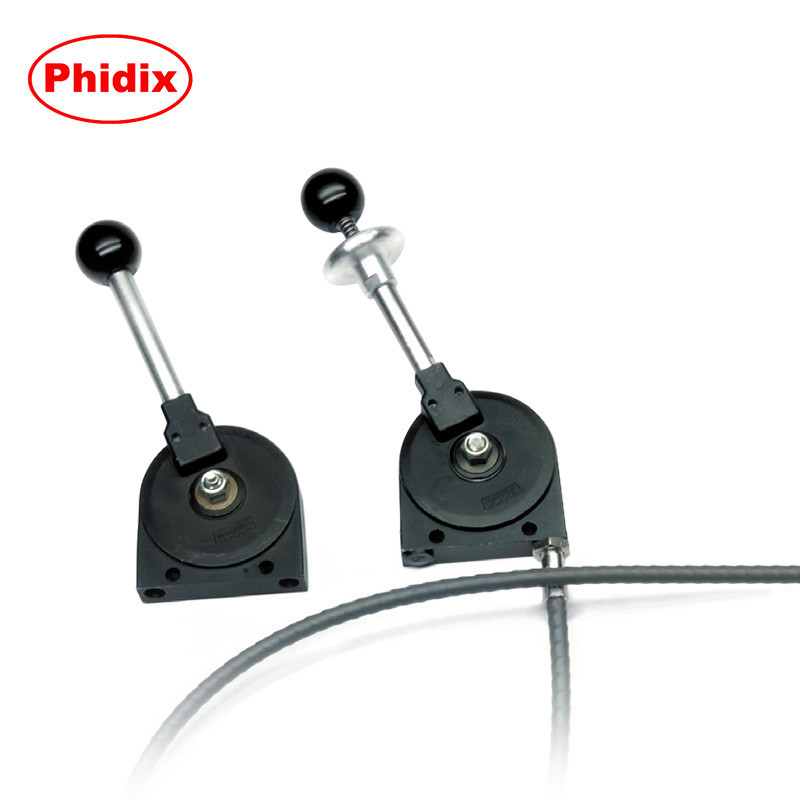

Esta palanca de poca potencia controla la palanca de mando de VLD con disponible cerrando las muescas, ofreciendo una 4,5 a 1 ventaja mecánica. Control ajustable de la fricción con esquema del montaje de 2 pernos. Montaje a prueba de mal tiempo robusto de la aleación de molde en acabado en negro con la palanca del acerocromo y la manija plástica negra.
|
】 De las características del 【 |
】 De poca potencia de la palanca del 【
| Modelo | 22,3 |
| Viaje | 3,15" (80m m) |
| Mech. Ventaja | 1:4.5 |
| Carga máxima | 68lb (300N) |
| A) Ángulo de la palanca | 156° |
| B) Longitud de la palanca | 6,30" (160m m) |
| C) Compensación de la palanca | 2,32" (59m m) |
|
Muescas en 0, 24,5, 49, 73.5m m del viaje. El empujar hacia abajo en la palanca de liberaciones por resorte del botón de las muescas. |
|
El viaje se puede limitar simétricamente o asimétrico, en 22,1 y 22,3 palancas, 10/20m m usando los pernos del muelle en espiral (vendidos por separado).
Pin en espiral P/N 175-420-034
| Pin en: | Viaje: | Curso del viaje: |
| 1 o 8 | 40m m | asimétrico |
| 2 o 7 | 50m m | asimétrico |
| 3 o 6 | 60m m | asimétrico |
| 4 o 5 | 70m m | asimétrico |
Toda la línea dimensiones del arte se representa en pulgadas
