Cabezal de control de empuje-tracción sin bloqueo
Control de cable simple, seguro y confiable para mecanismos de servicio ligero
El Phidix Cabezal de control de empuje-tracción sin bloqueo ofrece una solución rentable para la actuación mecánica remota en sistemas donde no se requiere bloqueo. Diseñado para instalaciones compactas y cargas ligeras a moderadas, este cabezal de control proporciona un control manual intuitivo para el apagado del motor, la activación del estrangulador, el cierre o la operación de la válvula.
Ya sea que esté trabajando con vehículos comerciales, motores pequeños o máquinas industriales, este cabezal de control le brinda un control directo y confiable, sin una complejidad innecesaria.
Características principales
• Diseño sin bloqueo – Ideal para una actuación rápida y sin restricciones
• Carga máxima: 50 lbs – Para control mecánico de servicio ligero a moderado
• Rango de recorrido: Hasta 3 pulgadas – Opciones de carrera ajustables estándar
• Montaje: Cuerpo roscado – Fácil instalación en paneles o soportes

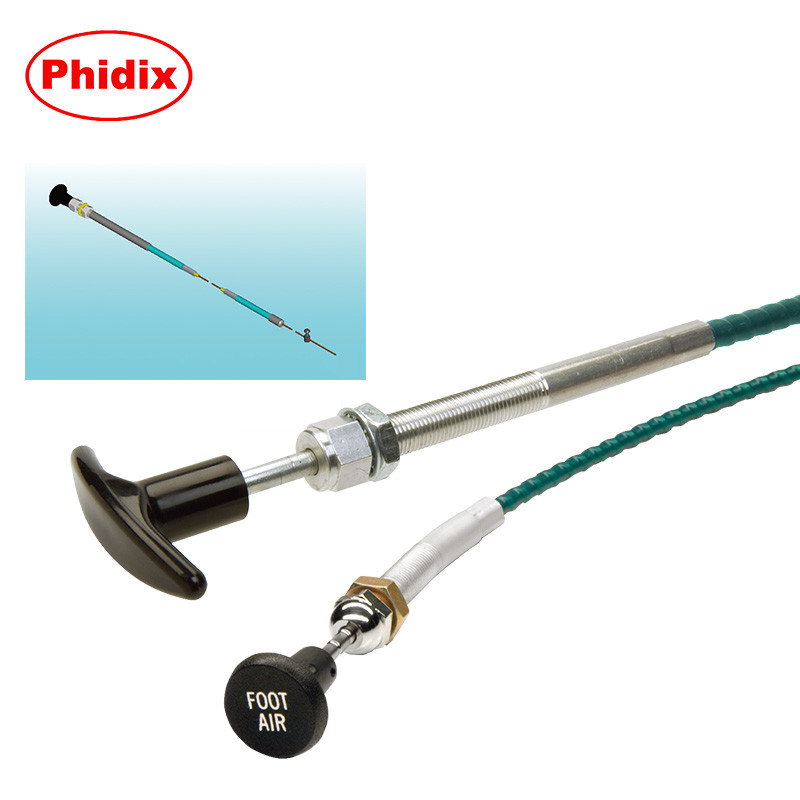

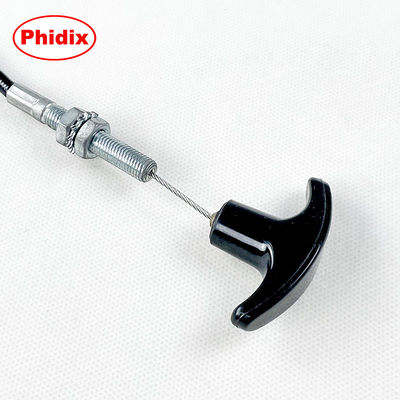

• Variantes de perilla – Perillas en T y redondas disponibles con o sin marcas
• Huella compacta – Adecuado para aplicaciones con espacio limitado
• Materiales resistentes a la corrosión – Carcasa y miembro interno de acero al carbono plateado
• Opciones modulares – Amplia gama de tamaños de rosca, tipos de cable y accesorios de salida
Para la funcionalidad de bloqueo en entornos de vibración, considere nuestro Cabezal de control Twist-Lock variante.
¿Necesita un control de ajuste fino? Consulte el Cabezal de control de microajuste.

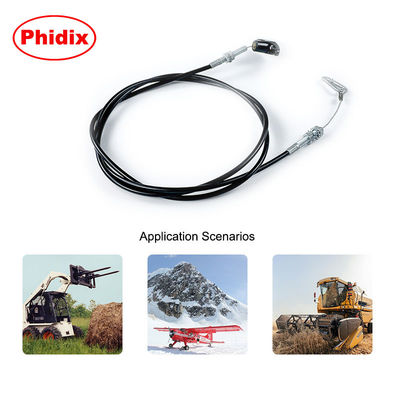

Aplicaciones típicas
| Tipo de aplicación |
Caso de uso |
| Sistemas de motor |
Cable de parada/apagado del motor, control del estrangulador |
| Sistemas de vehículos |
Desconexión de la TDF, pestillo del capó, accionamiento de la válvula |
| Paneles de equipos |
Liberación remota manual de válvula o pestillo |
| Motores pequeños |
Cables de interruptor de apagado de emergencia |
| Dispositivos industriales |
Accionamiento de interfaz mecánica de servicio ligero |
Especificaciones técnicas
| Parámetro |
Opciones / Notas |
| Capacidad de carga |
50 lbs máximo |
| Rango de recorrido |
1” – 3” (estándar) |

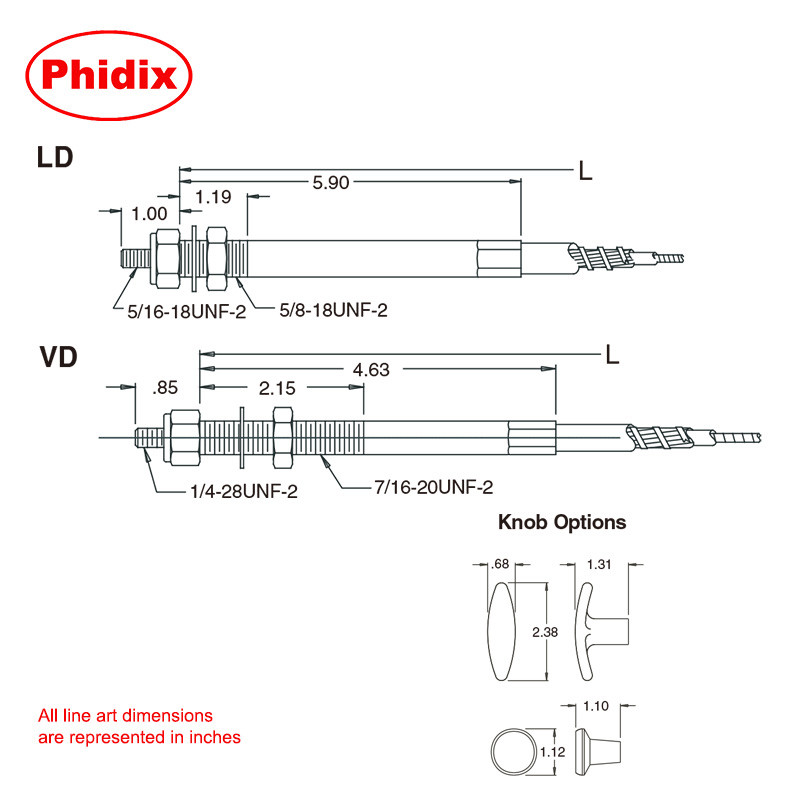

| Roscas de montaje |
3/8"-24 UNF, 7/16"-20 UNF, 5/8"-18 UNF |
| Tipos de cable |
EXT, UTL, Bristow (Baja fricción, Utilidad) |
| Opciones de tamaño de cable |
VLD (Muy ligero), LD (Ligero) |
| Accesorios de extremo de salida |
Giratorio roscado, giratorio ranurado, fijo |
| Opciones de sellado |
Modelo 5 (estándar), Modelo 6 (opcional) |
| Material |
Acero al carbono plateado; acero inoxidable disponible bajo pedido |
Nota: Este cabezal de control no es adecuado para aplicaciones que requieran retención de posición mecánica.
Para la capacidad de bloqueo o microajuste, consulte los productos relacionados.

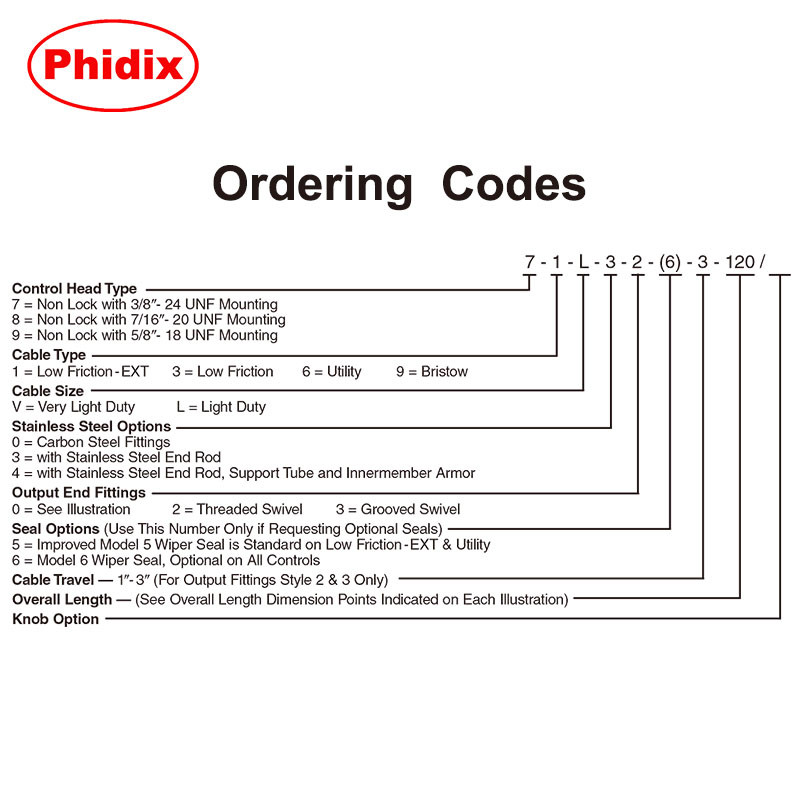

Ejemplo de código de pedido
7 - 1 - L - 3 - 2 - (6) - 3 - 120 /
Desglose:
• 7: Tipo de cabezal sin bloqueo
• 1: Tipo de cable (EXT)
• L: Tamaño del cable (Servicio ligero)
• 3: Varilla final de acero inoxidable
• 2: Racor de salida (giratorio roscado)
• (6): Sellado opcional
• 3: Estilo de perilla
• 120: Longitud total
¿Necesita ayuda para elegir un código? Contáctenos para obtener soporte o una matriz de pedidos completa.
¿Por qué elegir un cabezal de control sin bloqueo?
• Actuación del usuario rápida y sencilla
• Menor costo y menos puntos de falla
• Más adecuado para tareas de control de corta duración
• Fácil de enrutar y montar con una huella mínima
• Ideal para paneles remotos, compartimentos del motor o recintos estrechos
