Cable de control T-Flex Pull-Only de Phidix: Construido para resistir, diseñado para flexionar
Para sistemas industriales que exigen una actuación lineal fiable bajo cargas de solo tracción, el cable T-Flex Pull-Only de Phidix ofrece una solución de rendimiento optimizado, que combina alta resistencia a la tracción, baja deflexión y un diseño de conducto multicapa duradero.
Esta serie está diseñada específicamente para operar en entornos donde el espacio es limitado, las cargas son repetitivas y el tiempo de actividad no es negociable.
Confiado en sistemas de embrague, accionamiento del acelerador, bloqueos de freno y mecanismos de parada del motor, T-Flex está diseñado para funcionar donde los cables convencionales no pueden seguir el ritmo.
¿Qué hace que T-Flex sea diferente?
| Característica |
Cable estándar de solo tracción |
Serie Phidix T-Flex |
| Diseño del conducto |
Envoltura de acero de una sola capa |
Envoltura de alambre plano comprimido de doble capa |
| Funda protectora |
Solo PVC |
Opciones de PP, PVC o sin revestimiento disponibles |
| Revestimiento interno |
Ninguno o plástico estándar |
Revestimiento de PP de alta densidad opcional para baja fricción |
| Ajuste de la aplicación |
Frenado o bloqueo general |
Control de movimiento de ciclo alto con complejidad de enrutamiento |
| Personalización |
Accesorios de extremo básicos |
Varilla roscada, horquilla, rótula, montajes en el salpicadero |
Estructura interna e integridad del control de movimiento
Enrutamiento de equipos industriales Miembro interno: Cable multifilar de acero galvanizado o estañado de alta resistencia, disponible en diámetros de 0,078" a 0,188".
Mecanismos de bloqueo y desconexiónConstrucción del conducto: Múltiples configuraciones de alambre de acero con revestimientos internos de alta densidad opcionales.
Mecanismos de bloqueo y desconexiónFunda exterior: Elección de chaqueta de PVC o polipropileno; o sin funda exterior para protección integrada en el chasis.•
Mecanismos de bloqueo y desconexión Baja deflexión, excelente rendimiento de flexión, carrera de tracción de baja fricción.Este conjunto de cables no está diseñado para compresión, solo para tracción.

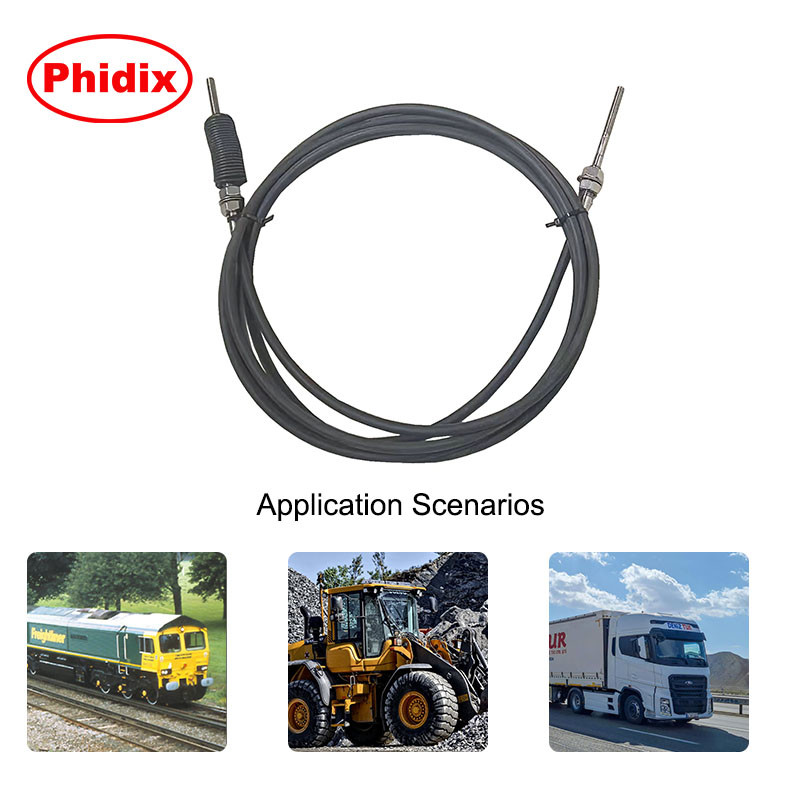

Aplicaciones típicas
•
Mecanismos de bloqueo y desconexión – Sistemas de desconexión para camiones pesados o marinos•
Mecanismos de bloqueo y desconexión – Cierre manual de combustible o encendido•
Mecanismos de bloqueo y desconexión – Regulación mecánica en grupos electrógenos e hidráulica móvil•
Mecanismos de bloqueo y desconexión – Enclavamientos de parada de emergencia o sistemas de pestillo•
Enrutamiento de equipos industriales – Sistemas de cable lineal con geometría de enrutamiento complejaOpciones de construcción y flexibilidad de componentes

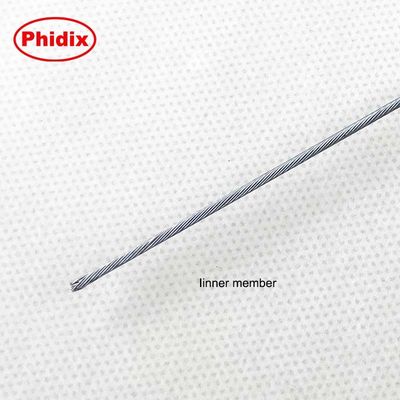

Núcleo interno
• Hilo de acero: 1x7, 1x19 o núcleo blindado
• Recubierto o sin revestimiento, según la necesidad ambiental
Revestimiento
• PP de alta densidad para reducir la resistencia a la tracción
Chaqueta exterior
• PVC negro (predeterminado)
• Polipropileno (PP) para mayor tolerancia a la temperatura
• Sin chaqueta para enrutamiento de conducto en conducto

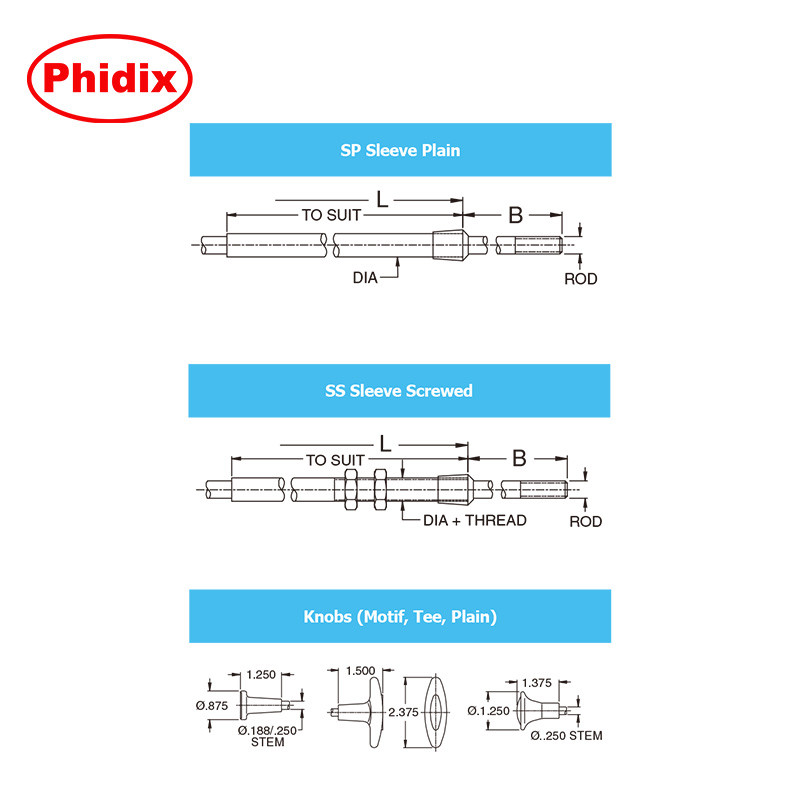

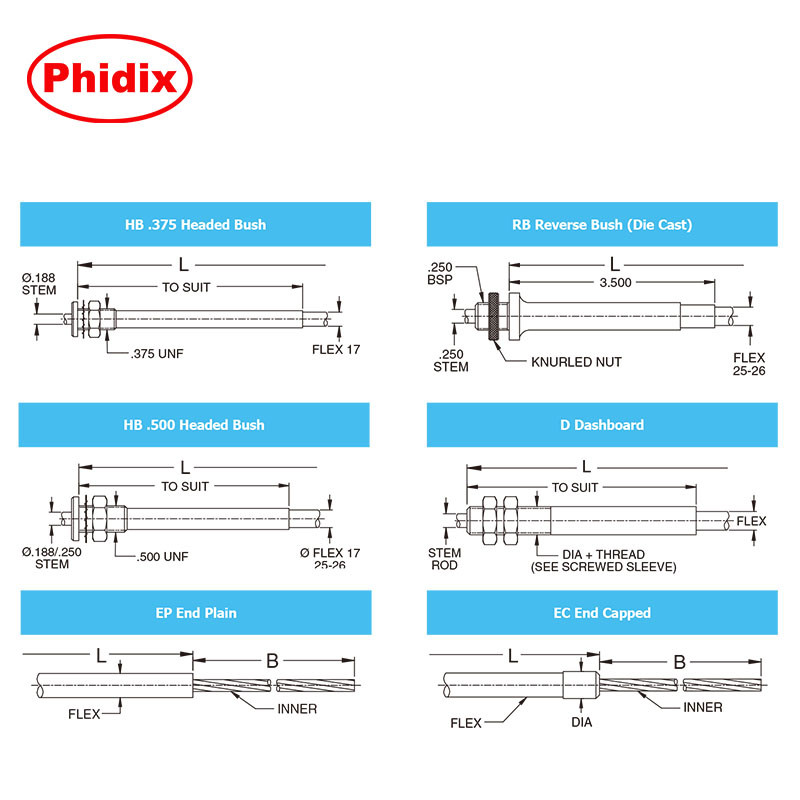

Accesorios de extremo
• Extremo de horquilla (UNF o métrico)
• Terminales giratorios
• Actuadores de perilla
• Manguitos roscados o topes de bola
• Montajes en el panel del salpicadero
Conjuntos totalmente personalizados disponibles para que coincidan con el diseño de su panel, la manija de control o la palanca de accionamiento.
Instantánea de datos técnicos
Parámetro
| Rango de valores |
Carga máxima |
| Hasta 2200 lb (varía según el núcleo y el accesorio) |
Rango de recorrido |
| 1,5"–6" (recorrido personalizado a pedido) |
Radio de curvatura mínimo |
| 5" típico |
Tolerancia de temperatura |
| -40°C a +105°C (varía según el tipo de chaqueta) |
Opciones de diámetro del núcleo |
| 0,078" / 0,125" / 0,188" |
Preguntas frecuentes |
P: ¿Se puede utilizar el cable T-Flex en sistemas de empuje-tracción?
R: No, esta serie es estrictamente solo de tracción por diseño.
P: ¿Qué pasa si necesito mayor resistencia a la temperatura o tolerancia química?
R: Utilice la versión con chaqueta de PP o contáctenos para configuraciones sin chaqueta.
P: ¿Puedo obtener una versión con actuador de perilla en el salpicadero?
R: Sí.
Las interfaces de perilla roscadas o de ajuste a presión están disponibles a pedido.P: ¿Cómo especifico la longitud y los accesorios de extremo?
R: Consulte nuestra hoja de dimensionamiento A (longitud total) y L (longitud de recorrido).
Nuestro equipo puede ayudar.¿Listo para especificar o solicitar un dibujo?
