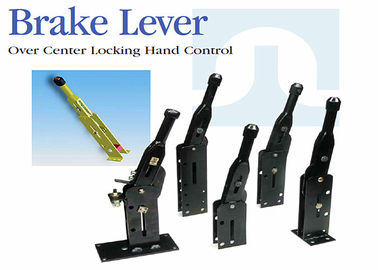

Sobre la palanca de mando de fijación de centro de la mano resistente a la corrosión para el equipo industrial
】 de la descripción de producto del 【

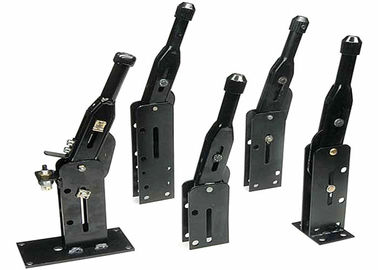

Nuestras palancas de freno del parque ofrecen vida del rendimiento superior, de la calidad y de servicio al diseñador y al usuario. La palanca tiene dos posiciones distintas, de centrado y apagado, que son el aproximadamente 90° separado. No hay el ratcheting para limitar viaje o el desbloquear secundario requerido para la operación. Un vínculo sometido a un tratamiento térmico de 4130 cargas proporciona una combinación excelente de calidades para la durabilidad y la confiabilidad. Un botón de ajuste integral permite fijar la tensión inicial del cable, viaje, y compensar desgaste del sistema. El lado o las configuraciones montadas reborde está disponibles para la adaptabilidad creciente. Las placas de la palanca y del lado de la entrada tienen final del anepoxy o pintura electrostática, y el resto de los componentes están revestidos para la resistencia a la corrosión. Un botón pisón-resistente para inhibir el ajuste desautorizado, y un interruptor del impermeable en la posición de reposo, están ambo disponibles como opciones. Las palancas se suministran el hardware necesario atar las colocaciones de extremo de cable al vínculo de la carga. Las descripciones técnicas muestran las diversas opciones disponibles para cubrir necesidades específicas del cliente.
】 De los usos del 【
】 Material del 【 |
】 De las características del 【 y placas laterales |
】 de la palanca de freno del 【
• Dimensione A está con la posición de la palanca por completo "OFF". Utilice la dimensión A en longitud de cable calculadora.
• El mínimo de la dimensión B está con la palanca por completo…” coloque y ajustó según el mínimo (el CCW)
viaje. Utilice el mínimo de la dimensión B durante la instalación y el ajuste inicial. Dé vuelta al botón (CW) a
añada el viaje y aumente el ajuste de la presión de los frenos.
• El máximo de la dimensión B está con la palanca por completo…” coloque y ajustó según el máximo (el CW)
viaje.
Soporte lateral 165-508-008
2,5 pulgadas (64m m) de placas laterales anchas; un cable, con tres sistemas alternos de agujeros de la abrazadera del cable. Para la capucha, el tablero de instrumentos, asienta la canalización vertical o la instalación del marco.
Equipo B815 — suministrado el hardware siguiente: | ||
Perno de horquilla | Chaveta | Lavadora |
Espaciadores del montaje (2) | Abrazadera del cable | Base de abrazadera |
Espaciadores de la abrazadera (2) |
Soporte lateral 165-508-009
2,5 pulgadas (64m m) de placas laterales anchas; un cable. Para la capucha, el tablero de instrumentos, asienta la canalización vertical o la instalación del marco. Ninguna ayuda de cable.
Equipo B816 — suministrado el hardware siguiente: | ||
Perno de horquilla | Chaveta | Lavadora |
Espaciadores del montaje (2) |
Soporte 165-508-010 del reborde
2,5 pulgadas (64m m) de placas laterales anchas; un cable. Para el piso del tabique hermético o la instalación de la isla (caseta de perro). El marco rígido mantiene la alineación de las ranuras de la guía del perno de horquilla para la vida mejorada de las placas del perno y del lado.
Equipo B817 — suministrado el hardware siguiente: | ||
Perno de horquilla | Chaveta | Lavadora |
Abrazadera del cable | Base de abrazadera | 5/16-24 nueces de los pernos (2) (2) |
Soporte lateral 165-508-011
1,5 pulgadas (38m m) de placas laterales anchas; un cable. Para la capucha, el tablero de instrumentos, asienta la canalización vertical o la instalación del marco.
Equipo B834 — suministrado el hardware siguiente: | ||
Perno de horquilla | Chaveta | Lavadora |
Espaciadores del montaje (2) | Abrazadera del cable |
Soporte lateral 165-508-013
2,5 pulgadas (64m m) de placas laterales anchas; dos cables. Para la capucha, el tablero de instrumentos, asienta la canalización vertical o la instalación del marco. NOTA: Cuando la consideración de requisitos de la carga la carga en el montaje palanca será la suma de la carga en cada cable.
Equipo B835 — suministrado el hardware siguiente: | ||
Pasadores de chaveta (2) | Chavetas (2) | Lavadoras (2) |
Espaciadores del montaje (2) | Abrazaderas del cable |
Soporte 165-508-023 rígido del reborde
1,5 pulgadas (38m m) de placas laterales anchas; un cable. Para la capucha, el tablero de instrumentos, asienta la canalización vertical o la instalación del marco.
Equipo B837 — suministrado el hardware siguiente: | ||
Perno de horquilla | Chaveta | Lavadora |
Espaciadores del montaje (2) | Abrazadera del cable | Espaciadores de la abrazadera (2) |
Soporte lateral 165-508-028
1,5 pulgadas (38m m) de placas laterales anchas; un cable. Para la capucha, el tablero de instrumentos, asienta la canalización vertical o la instalación del marco.
Equipo B837 — suministrado el hardware siguiente: | ||
Perno de horquilla | Chaveta | Lavadora |
Espaciadores del montaje (2) | Abrazadera del cable | Espaciadores de la abrazadera (2) |
Soporte 165-508-078 del reborde
2,5 pulgadas (64m m) de placas laterales anchas; dos cables. Para el tabique hermético, instalación del piso o de la isla (caseta de perro). NOTA: Al considerar requisitos de la carga, la carga en el montaje palanca será la suma de la carga en cada cable. Montaje del reborde del ala.
Equipo B835 — suministrado el hardware siguiente: | ||
Pasadores de chaveta (2) | Chavetas (2) | Lavadoras (2) |
Espaciadores del montaje (2) | Abrazaderas del cable |
Toda la línea dimensiones del arte se representa en pulgadas
